J5270GXFGL100/Z6型干粉水联用消防车
技 术 规 格 书
一、 整车描述
1、 概述

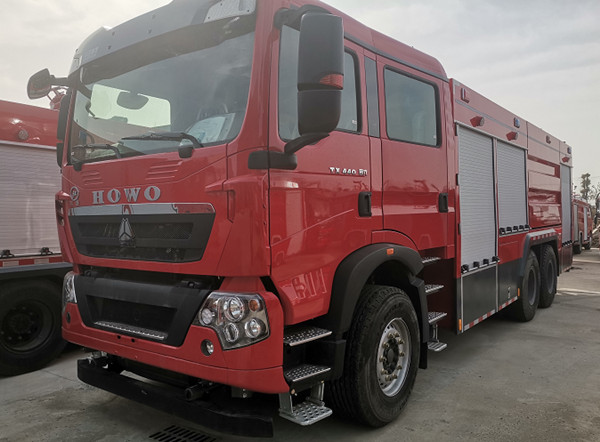

J5270GXFGL100/Z6型干粉水联用消防车，采用重汽豪沃ZZ5357TXFV464MF5底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+4人,该车为外露罐结构，车身前部为器材箱（干粉罐，氮气瓶，干粉系统）,中部为罐体，后部为泵房。载液罐体为优质碳钢，内部喷涂环氧底漆及环氧沥青漆，与底盘采用弹性连接，载水8010kg，装备了上海茸申消防设备有限公司生产CB20·10/30·60-RS型中低压消防泵，额定流量60L/S，车顶安装成都威斯特消防机械有限公司生产的PS8/60W(GL100)型车用消防炮和PF30干粉炮。该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾和一般物质火灾。
整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018国Ⅵ第六阶段限值的规定要求；整车通过国家消防装备质量监督检验中心检测（报告编号：）并已列入工信部汽车新产品公告，CCCF正在申报中。
2、 整车主要参数
外廓尺寸
10170×2540×3550mm
最大总质量
28000kg
载液量
水罐车载水8010kg；干粉：2立方
最高车速
95km/h
消防泵额定流量
60L/s 1.0MPa
消防炮额定流量
水罐车：60L/s 1.0MPa
消防炮射程
水罐车：≥75m
比功率
327/27=12
接近角/离去角
19°/12°

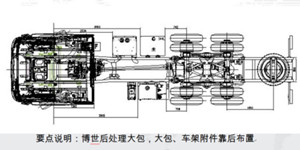

二、底盘
1、 主要参数
型号
ZZ5357TXFV464MF5
制造商
中国重汽集团济南卡车股份有限公司
发动机额定功率
327kw
发动机排量
10518ml
发动机排放标准
GB17691-2018国Ⅵ
驱动形式
6×4
轴距
4600+1400mm
最大允许总重
35000kg
最小转弯半径
≤19m
变速箱
手动
取力器
原装

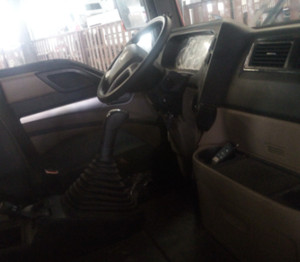

2、乘员室
结构
平头、四门，原装双排
司乘人员数
2+4人
驾驶员位置
左置
设备
原车仪表板处设置消防操作仪表板及警灯控制盒，加装
1、 警报器；
2、 取力器控制开关及指示灯；
3、 附加电源开关；
三、 上装结构及性能参数
总体布置

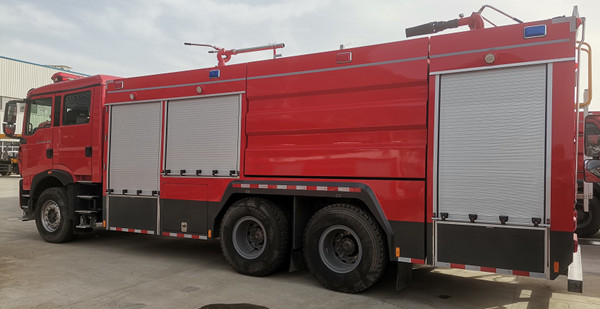

整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，前部为器材箱，中部为罐体，后部为泵房，罐体为平行六面体厢式容罐。
1、 器材箱和泵室
主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走，两边设翻转踏板，防滑设计。

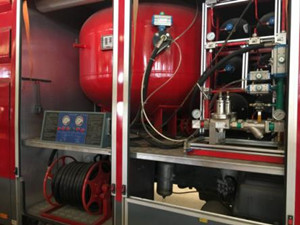

器材箱
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱内安装干粉罐，氮气瓶及干粉系统。
泵房
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材；车箱顶部放置吸水管及消防梯支架。
爬梯及上车拉手
后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
2、水罐
容量
8010kg
材质
优质SUS304(底5mm边4mm封板4mm)
罐体固定
与底盘车架弹性连接
罐体设置
人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置
溢流口：设DN65溢流口1个
放余水口：设1个DN25水罐放余水口，配球阀
注水口：在水罐左右两侧各接1只DN65接口
进出水口：设1个水罐到水泵进水管，DN150阀门手动控制（可选装气动），设1个水泵至水罐注水管DN65阀门手动控制（可选装气动）
四、水系统
1、水泵
CB20·10/30·60-RS型中低压车用消防泵
形式
中低压离心式
额定流量
60L/s @1.0MPa 30L/s @2.0MPa
出口额定压力
1.0MPa
最大吸深
7m
引水装置
自带滑片泵
引水时间
最大吸深时≤50s
2、 管路系统
管道材质
优质无缝钢管
吸水管路
泵房左右两侧设1个DN150吸水口
注水管路
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路
泵房左右两侧各设2个DN65及1个DN80出水口，带截止阀和扪盖
冷却水管路
配有冷却取力器的冷却水管路及控制阀
五、灭火装置
1、车载水炮
PS8/60W
成都威斯特消防机械有限公司
回转角度
360°水平回转
最大仰/俯角
俯角≤-15°，仰角≥+45°
流量
60L/S
射程
≥75m
2、车载干粉炮及卷盘
PF30
控制类型：
电、气动操作手动操作
材质：
耐腐蚀材料
喷射强度：
30kg/s
工作压力：
1.4Mpa
1套干粉卷盘，长30m，通径DN25、带干粉枪，手动卷绕。
3、氮气瓶
氮气瓶数量：
9个（满足干粉使用，带钢瓶架），设计符合GB5099规定
容量：
70L
填充压力：
15Mpa
充气时间：
45s,设有集中充气接口
六、消防控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制
水泵脱挂档、警灯警报、照明及信号装置控制等
泵室内控制
上装总电源开关、参数显示、状态显示
七、电气设备
附加电气
设独立电路
辅助照明
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯
车身两侧安装红、蓝两色频闪灯
警示装置
长排全红警灯，安装在驾驶室顶部
警报器，其控制盒在驾驶员前下方
火场照明
上装后部安装35W消防探照灯1个
八、表面处理
面漆
优质国产漆
颜色
车体外表面主色为RO3消防红
九、随车消防器材的布置和配备
1、器材布置
1
按照消防实战需要，根据消防操作程序，就近取放。
2
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。
3
标示醒目，多人操作，互不干涉。
2、器材配备（标配）
吸水管
150×4米
根
螺纹式
滤水器
FLF150
件
分水器
FII80/65×3-1.6
内扣式
4
集水器
JII150/65×2-1.0
5
水带
20-65-20
6
盘
低压；内扣式
13-80-20
7
异径接口
KJ65/80
8
水带包布
DT-SB
9
水带挂钩
10
地上消火栓扳手
QT-DS1；长400
11
地下消火栓扳手
长860
12
吸水管扳手
FS100
13
直流开关水枪
QZG3.5/7.5；65
支
14
直流开花水枪
QZK3.5/7.5；65
15
消防桶
个
16
灭火器
3㎏
具
17
消防腰斧
长390 ；GF-285
18
橡皮锤
19
可充电式手提照明灯
