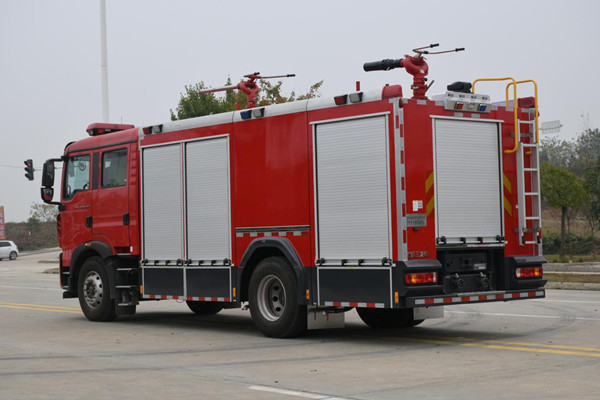

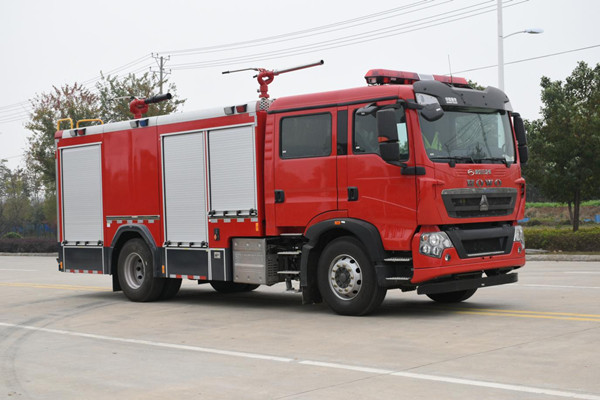

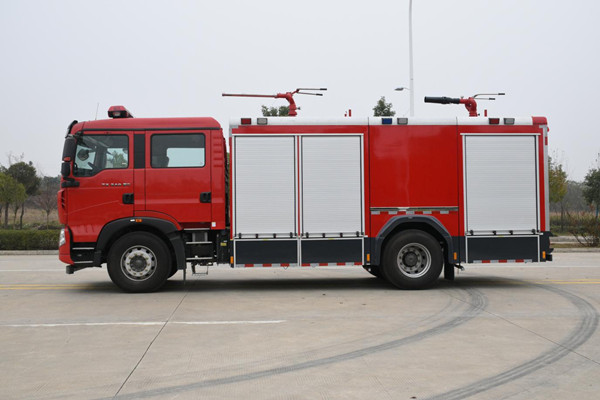

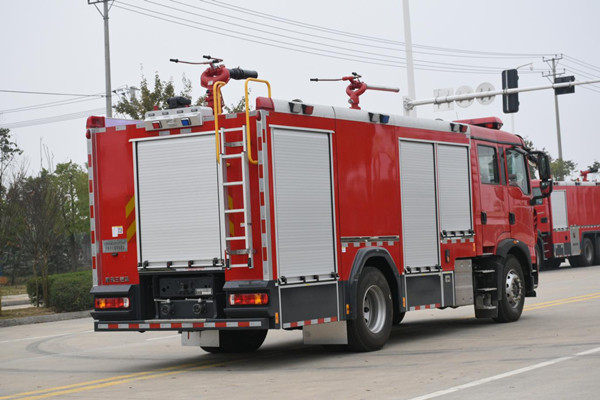

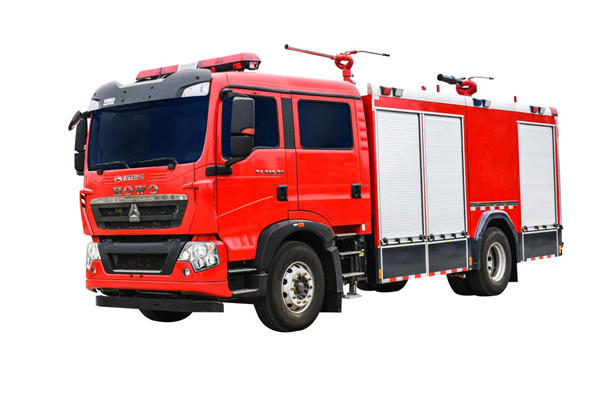

豪沃单桥干粉泡沫联用消防车

（豪沃ZZ5207TXFV471GF5型底盘）

技

术

规

格

书





一、整车要求

豪沃单桥泡沫干粉联用消防车采用中国重汽集团济南卡车股份有限公司生产的豪沃型载重汽车二类底盘，驾驶室可翻转，便于发动机维修。上装包括泵房、器材箱、水罐、泡沫罐和干粉罐等，整车载液量为水3000L、泡沫2000L，干粉1500L。水罐采用优质Q235碳钢板、泡沫罐采用304不锈钢焊接而成，干粉罐体材质为Q345R。装备CB10/60常压消防泵、PL8/48型两用消防炮、PF5～15/30干粉炮。该车具有功率大、车速高、操作方便等特点；可广泛用于大中城市公安消防队、石油化工、厂矿企业、港口和码头等场所，可扑救大型油类火灾和一般物质火灾，是理想的中型消防设备。

二、整车主要参数

外廓尺寸：8630x2540x3680mm

最大总质量：19450kg

干粉量：1500L

载液量：水3000L，泡沫2000L

最高车速：95km/h

干粉炮喷射率：30kg/s≤E＜35kg/s

干粉炮射程：≥35m

水泵额定流量：60L/s@1.0MPa

水炮额流量：48L/s@0.8MPa

水炮射程：≥70m（水），≥60m（泡沫）

接近角/离去角：19°/ 11°



三、 底盘主要参数

型     号： ZZ5207TXFV471GF5豪沃国Ⅵ消防车底盘

驱动型式：4×2

轴    距：4700mm

最高车速：101km/h

发动机型号：MC07H.35-60

额定功率：257KW

总 质 量：20100kg

三、驾乘室

结     构：平头、四开门双排驾驶室，后排座位安装4具空气呼吸器支架。

座位设置：前排2人(含驾驶员)+后排4人。

设    备：除原车设备外，加装有100W警报器、警灯控制盒、取力器控制开关。

四、干粉系统

Ø 干粉罐：

材质:                 Q345R、Q345B

灭火剂干粉装载量(m3):    1.5

设计压力(MPa):          1.7

工作压力(MPa):          1.4

安全阀爆破压力(MPa)：   1.5

Ø 氮气钢瓶：

材质:                符合国家标准

容积(L):             70

压力(MPa):           15

数量(只):            5

Ø 干粉炮：

       型号：             PF5～15/30

工作压力(MPa):     0.5-1.5

喷射率(kg/s)：     30kg/s≤E＜35kg/s

射程(m)              ≥35

数量(只):           1

Ø 干粉枪：

数量(只):              1

喷射率(kg/s)          ＞2.5

射程(m)               ＞12

Ø 干粉卷盘：

胶管长(m)             30

数量(只):              1

Ø 控制方式：

    罐进气及粉枪出粉为气动阀门控制，其他阀门标配为手动控制。

五、容  罐

容    量：水3000L  ,泡沫2000L

材    质：水罐采用优质碳钢板，罐体内部进行防腐处理，泡沫罐采用优质不锈钢板，水罐底板4mm碳钢板，水罐侧板及封板3mm碳钢板，水罐顶板3mm碳钢花纹板；泡沫罐底板4mm不锈钢板，泡沫罐侧板及封板3mm不锈钢板，泡沫罐顶板3mm不锈钢花纹板。

结    构：钢板焊接式，内设纵、横防荡板

设    备：2 2个人口盖，带有快速锁紧及开启装置

           2 2个液位指示计

2 2个排污口，手动阀控制

2 1个溢流装置

2 1个呼吸阀口

技术要求：符合XF39《消防车消防要求和试验方法 》的有关规定

六、消防泵

型　  号：CB10/60型常压消防泵

流    量：60L/s@1.0Mpa

压    力：1.0Mpa

引水时间：≤50s

安装形式：后置式

七、管路系统

罐体管路材质为优质无缝钢管，通过法兰与各部件连接。

罐出水管路：设有1个DN150的罐出水管路，水由罐体进入消防泵，装有1只DN150手动蝶阀，通过DN150挠性接头连接水罐与消防泵。

外进水管路：消防泵后部有一个外进水口，外接150吸水管，内扣式管牙接口（150扪盖密封）；

出水管路： ※ 消防泵左右各有1个DN80及1个DN65的常压出水口；

※ 1个DN80的炮管路，采用DN80挠性接头，用DN80炮球阀控制。

注水管路： ※ 2个DN65管路（外注水）位于车尾部；

            ※ 1个DN65罐注水管路，可通过消防泵直接向罐内注水；

放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

八、泡沫比例混合器

型号：PH64

混合比：6%

最大混合流量：64L/s

结构形式：环泵式

九、取力器

     型    式：夹心式

     操    纵：电磁阀控制

冷却方式：强制可调式水冷

润滑方式：飞溅式油润滑

十、消防炮

型   号：PL8/48

流   量：48L/s

射    程：≥70 m(水)，≥60 m(泡沫)

压    力：0.8MPa

回转角度：水平360°，俯仰-45°～70°

十一、器材箱

材   质：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

结   构：全钢框架焊接结构，前部器材箱左右各两扇铝合金卷帘门，尾部泵房左右及尾部各一扇铝合金卷帘门，下设防滑翻转踏板。

器材布置原则

v 按战斗编成和战斗展开设计器材集成；

v 按人体工程学原理设计各种器材托架；

v 按使用逻辑关系和使用频率放置器材；

v 站在地面或踏板上2个动作内取用任何器材。

v

十二、翻转踏板

材    质: 优质Q235钢材；蒙皮为铝合金板（阳极氧化处理）。

结    构：采用铰链和门止口双重锁定，安全可靠。

十三、电器系统

※ 驾驶室顶部配备1.6米长排豪华红红LED警灯。

※ 整车后顶部安装50W LED消防探照灯1个，360度遥控转动。

※ 车辆尾部安装可折叠式爬梯。

※ 车辆两侧上方各配有3只红蓝爆闪灯及3只侧照明灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，驾驶室、器材箱、泵房内均装有照明灯，并符合GB4785规定。

※ 警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。

※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表；电源总开关及器材箱灯开关等。

十四、总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

2、 整车性能符合GB7956的规定；

3、 液罐质量符合XF39的规定;

4、 整车外观美观大方,平整度符合XF39的规定;

5、 所有粘接平整牢固，符合企标规定。

6、 所有焊接牢固、焊后打磨光整。

十五、随车文件

1） 底盘使用说明书          7）底盘号码拓印件

2） 底盘维修手册            8）消防车使用说明书

3） 底盘质量保修卡          9）消防车消防器材清单

4） 底盘合格证              10）消防车合格证

5） 随车工具清单            11）消防车跟踪服务卡

6） 发动机号码拓印件        12）消防车交接清单
