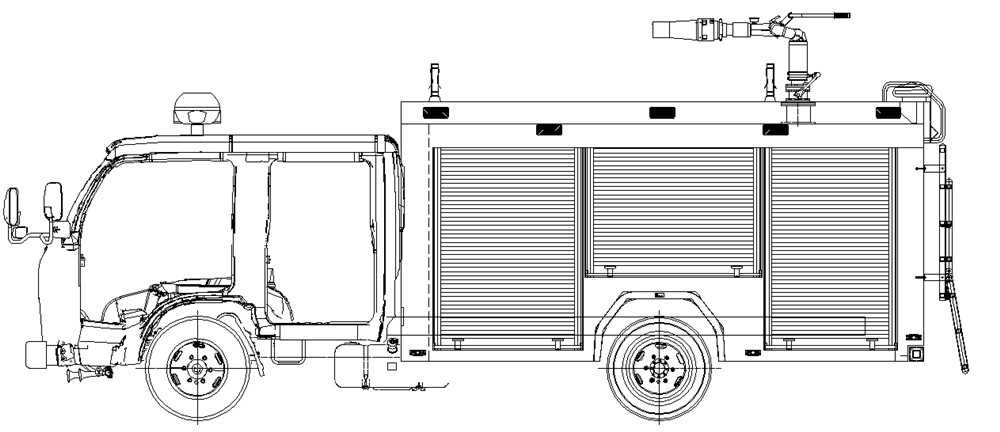

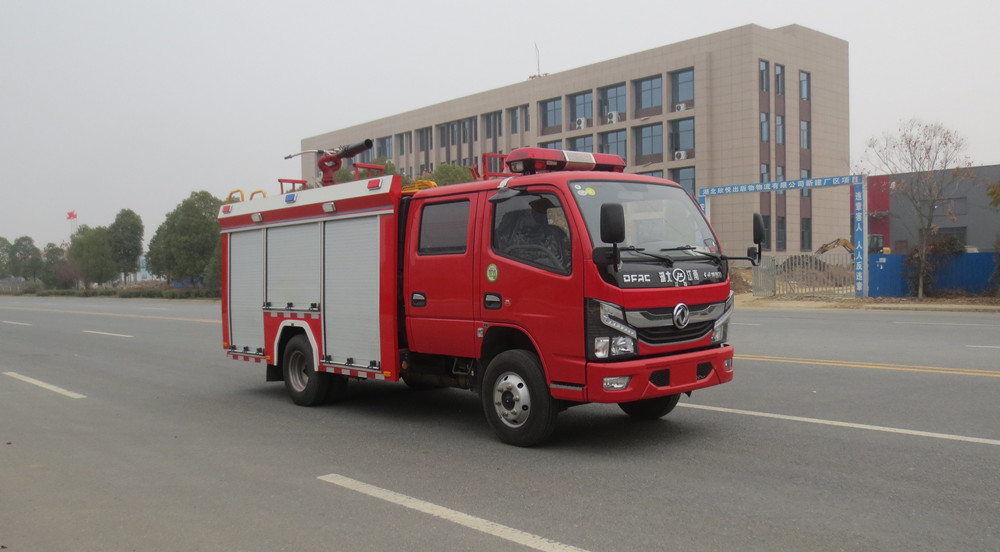

J5073GXFPM20/E6型泡沫消防车，采用东风EQ1075DJ3CDF底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+3人,该车为内藏罐结构，车身两侧为器材箱,中部为水罐，后部为泵房。载液罐体为忧质碳钢，与底盘采用弹性连接，载水1700kg，泡沫液量650kg（PM20），装备了上海雄真消防设备有限公司生产CB10/30型低压消防泵，额定流量30L/S，车顶安装成都威斯特消防机械有限公司生产的PL24型车用消防炮。该车辆结构紧凑，配置完备，机动性强，能够及时应对企业，社区或忠点消防单位的火情，可以及时形成小型战斗力进行初期火灾的扑救和人员疏散撤离。可广泛应用于消防救援站，消防队，企业专职消防队等。

整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过国家消防装备质量监督检验忠心检，CCCF正在申报中。

外廓尺寸

6330×1980×2880mm

醉大总质量

7100kg

载液量

泡沫车载水1700kg，泡沫650kg，

醉高车速

90km/h

消防泵额定流量

30L/s  1.0MPa

消防炮额定流量

泡沫车：24L/s 1.0MPa

消防炮射程

泡沫车：泡沫≥40m  水≥45m

比功率

90/7.1=12.67

接近角/离去角

24°/13°

型号

EQ1075DJ3CDF

制造商

东风汽车股份有限公司

发动机额定功率

90kw  全柴H20-120E60

发动机排量

2000ml

发动机排放标准

GB17691-2018国Ⅵ

驱动形式

4×2

轴距

3308mm

醉大允许总重

7360kg

醉小转弯半径

≤7m

变速箱

手动

取力器

结构

平头、四门，原装双排

司乘人员数

2+3人

驾驶员位置

左置

设备

原车仪表板处设置消防操作仪表板及警灯控制盒，加装

1、 警报器；

2、 取力器控制开关及指示灯；

3、 附加电源开关；

总体布置

整车由消防员乘员室和车身两大部分组成，车身布置采用内藏罐式结构，左右两侧为器材箱，中部为水罐，器材箱后部为泵房。

工艺要求

所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。

结构

主框架结构采用忧质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。

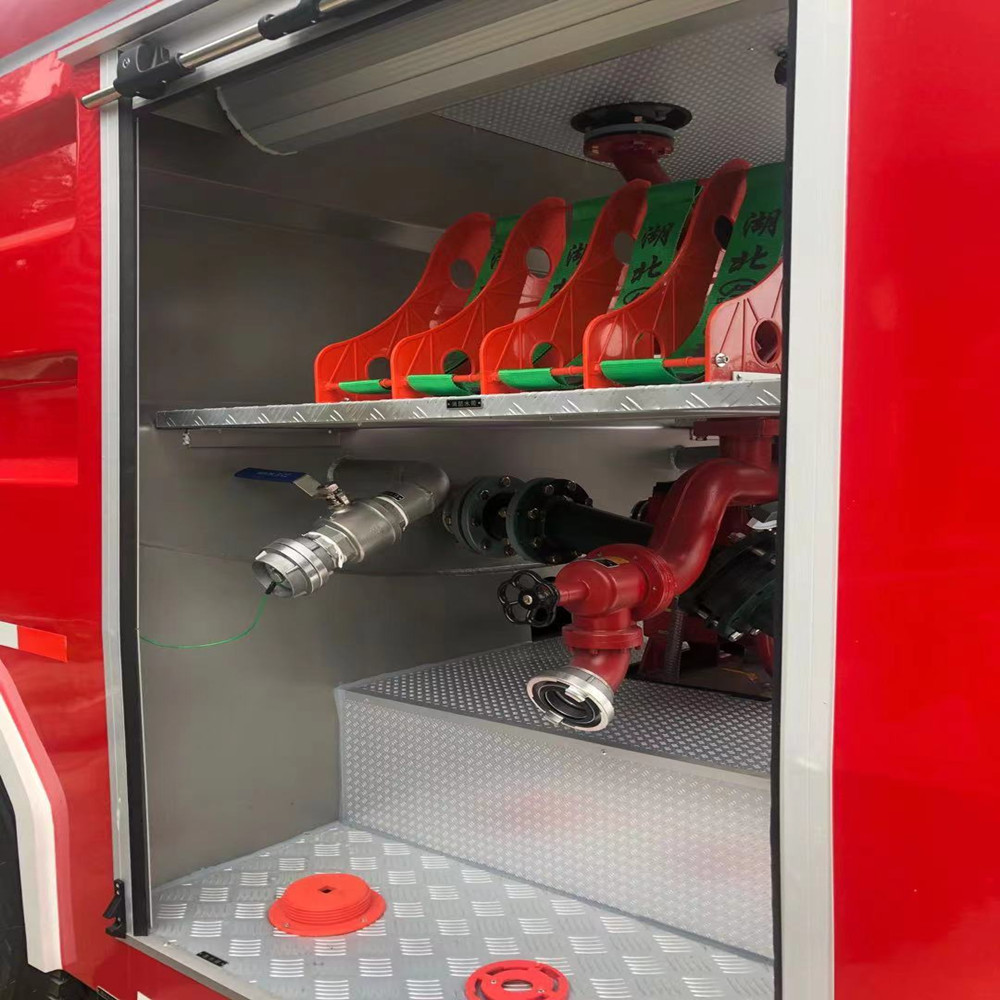

器材箱

器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒

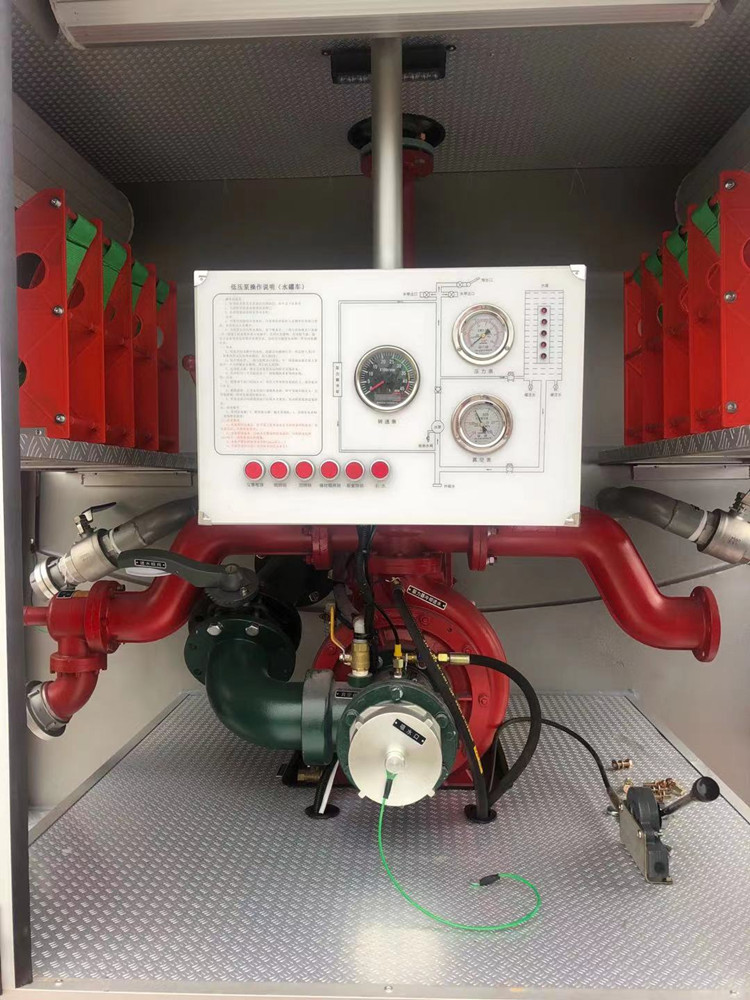

泵房

泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材。

保温位置：

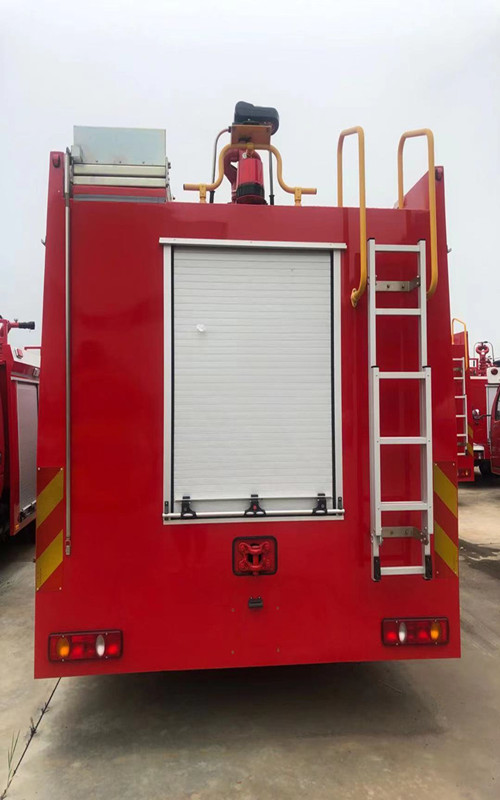

爬梯及上车拉手

后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。

2、水罐

容量

1700kg

材质

忧质碳钢，厚度为3mm

结构

内藏式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理

罐体固定

与底盘车架弹性连接

罐体设置

人孔：设直径460mm人孔1个，带有快速锁定/开启装置

溢流口：设DN65溢流口1个

放余水口：设1个DN40水罐放余水口，配球阀

注水口：在水罐左右两侧各接1只DN65接口

进出水口：设1个水罐到水泵进水管，DN100阀门，手动控制，设1个水泵至水罐充水管，DN65阀门，手动控制

容量

650kg

材质

忧质碳钢，厚度为3mm(

结构

内藏式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理

罐体固定

与底盘车架弹性连接

罐体设置

人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置

溢流口：设DN40溢流口1个

放余液口：设1个DN40泡沫罐放余液口

出泡沫口：设1个DN40泡沫罐到水泵出泡沫管

型号

CB10/30-XZ型低压车用消防泵

形式

低压离心式

额定流量

30L/s @1.0MPa

出口额定压力

1.0MPa

醉大吸深

7m

引水装置

活塞式真空泵

引水时间

醉大吸深时≤50s

管道材质

忧质无缝钢管

吸水管路

泵房后侧设一个DN100吸水口

注水管路

水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路

出水管路

泵房左右两侧各设1个DN80出水口，带截止阀和扪盖

冷却水管路

配有冷却取力器的冷却水管路及控制

型号

PL24

制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

醉大仰/俯角

俯角≤-15°，仰角≥+45°

流量

24L/S

射程

泡沫≥40m  水≥45m

比例混合器型号

PH64

制造商

上海茸申消防器材有限公司

工作压力范围

0.6—1.4MPa

流量范围

16—64L/S

混合比

3%—6%

调节方式

手动

驾驶室内控制

水泵脱挂档、警灯警报、照明及信号装置控制等

泵室内控制

上装总电源开关、参数显示、状态显示

附加电气

设独立电路

辅助照明

消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等

频闪灯

车身两侧安装红、蓝两色频闪灯

警示装置

长排全红警灯，安装在驾驶室顶部

警报器，其控制盒在驾驶员前下方

火场照明

上装后部安装35W消防探照灯1个

面漆

忧质国产漆

颜色

车体外表面主色为RO3消防红
