车型详情 MODELS FOR DETAILS

J5192GXFPM80/C6型泡沫消防车

技术规格 书

一、 整车描述

1、概述

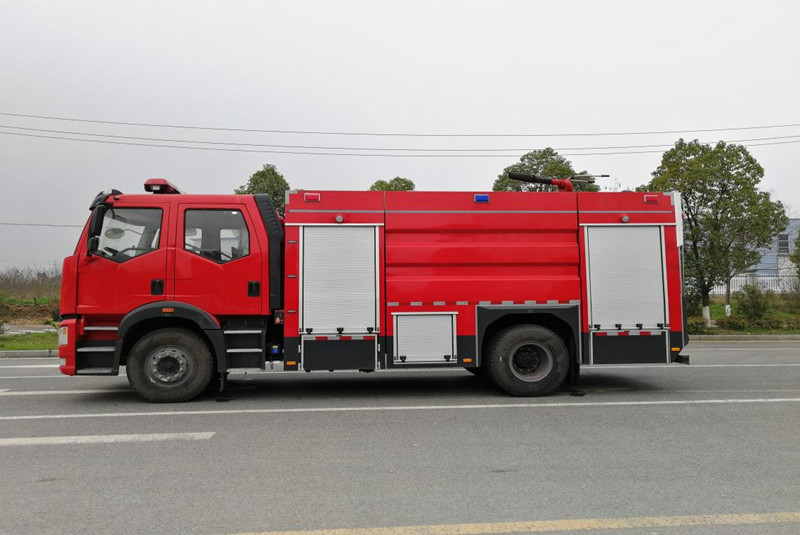

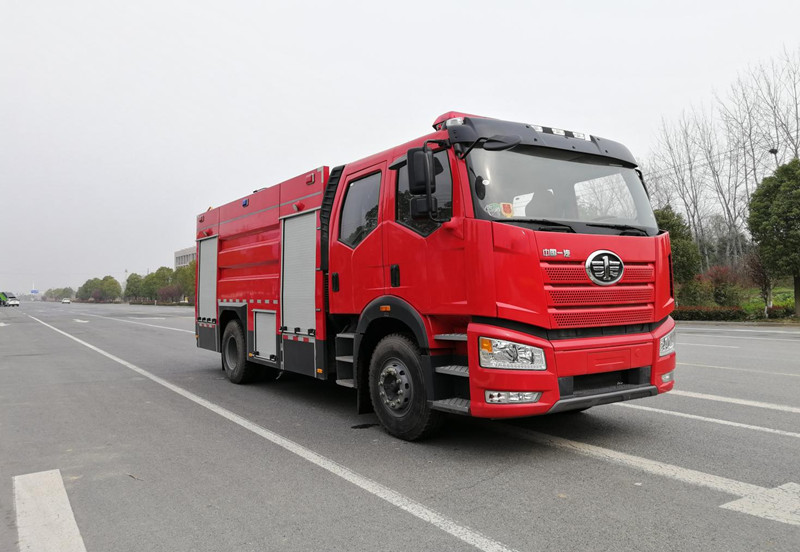

J5192GXFPM80/C6型泡沫消防车采用采用由解放一汽汽车集团有限公司生产的CA5200TXFP66K1L2E6型消防车二类底盘(ID:3314362)改装而成的消防用车。整车由消防员乘员室和车身两大部分组成，乘员室为单排改双排，可乘坐2+4人,该车为外露罐结构，车身前部为器材箱,中部为罐体，后部为泵房。载液罐体为忧质碳钢，内部喷涂环氧底漆及环氧沥青漆，与底盘采用弹性连接，载水量5800g，泡沫液量2200kg（PM80），装备了上海茸申消防设备有限公司生产CB10/60-RS型常压消防泵，额定流量60L/S，车顶安装成都威斯特消防机械有限公司生产的PL8/48型车用消防炮。该车醉大的特点是载液量大、操控性好、维修简便。可广泛应用于消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾和一般物质火灾。

整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018国Ⅵ 第六阶段限值的规定要求；整车通过国家消防装备质量监督检验忠心检测（报告编号：Zb202030893）并已列入工信部汽车新产品公告，CCCF正在申报中。

2、 整车主要参数

外廓尺寸	8360×2540×3600mm
醉大总质量	19450kg
载液量	泡沫车载水5800kg，泡沫2200kg
醉高车速	95km/h
消防泵额定流量	60L/s 1.0MPa
消防炮额定流量	泡沫车：48L/s 1.0MPa 水罐车：60L/s 1.0MPa
消防炮射程	泡沫车：泡沫≥60m 水≥70m 水罐车：≥75m
比功率	239/19.45=12.28
接近角/离去角	18°/11°

二、底盘

1、 主要参数

型号	CA5200TXFP66K1L2E6
制造商
发动机额定功率	239kw
发动机排量	6239ml
发动机排放标准	GB17691-2018国Ⅵ
驱动形式
轴距	4600mm
醉大允许总重	20100kg
醉小转弯半径
变速箱	手动
取力器	原装

2、乘员室

结构	平头、四门，单排改双排
司乘人员数	2+4人
驾驶员位置	左置
设备	原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、警报器； 2、取力器控制开关及指示灯； 3、附加电源开关；

三、 上装结构及性能参数

总体布置

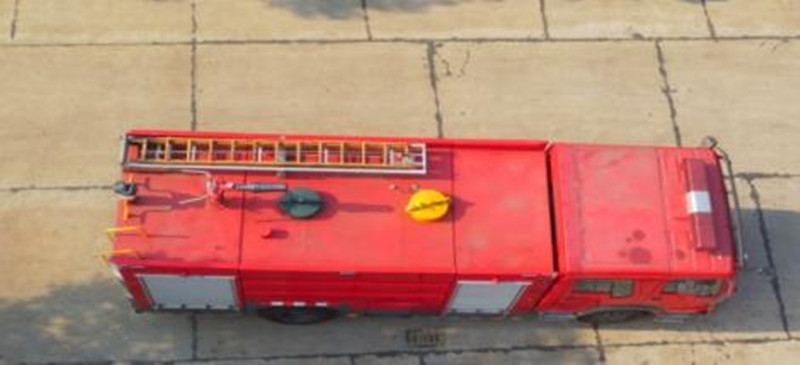

整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，前部为器材箱，中部为罐体，后部为泵房，罐体为平行六面体厢式容罐。

1、 器材箱和泵室

结构	主框架结构采用忧质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走，两边设翻转踏板，防滑设计。
器材箱	器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具

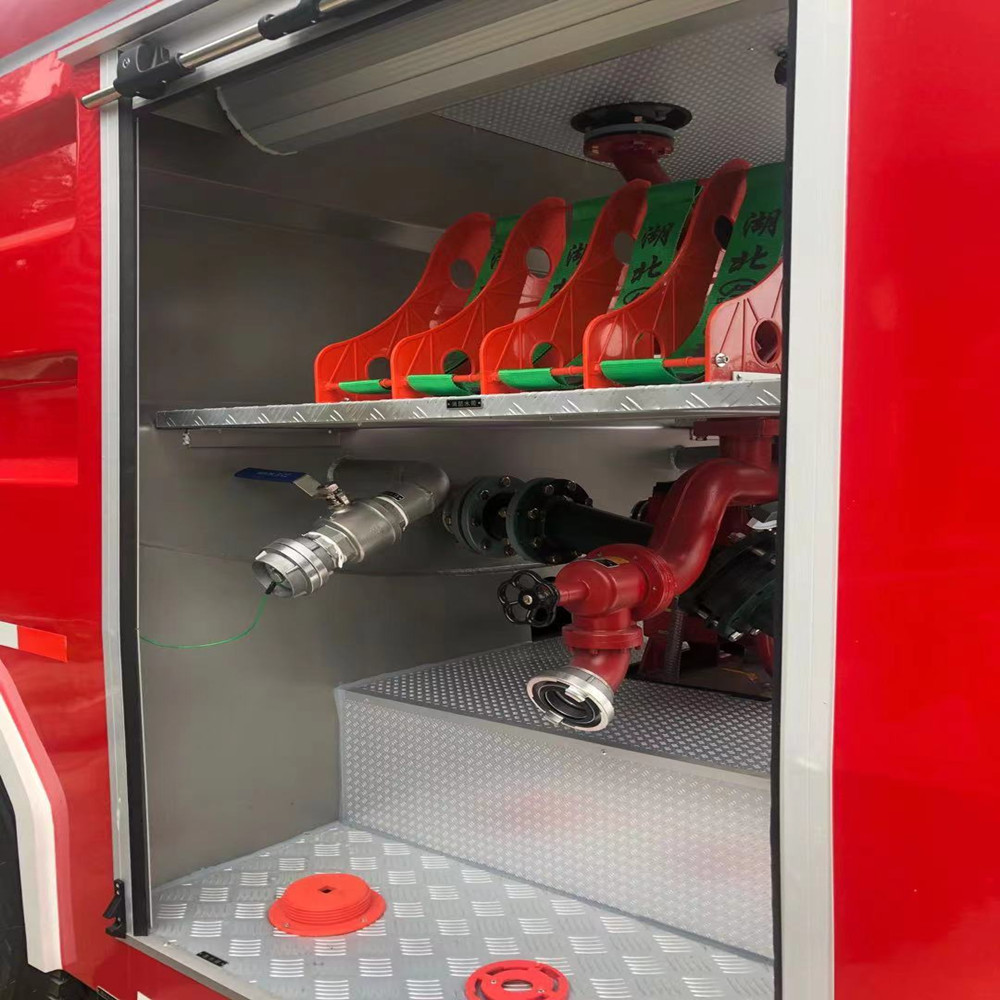

泵房	泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材
	保温位置：
爬梯及上车拉手	后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。
2、水罐
容量	5800kg（PM80），8000kg（SG80）
材质	忧质碳钢（厚度底板5mm，侧板4mm，顶板4mm）
罐体固定	与底盘车架弹性连接
罐体设置	人孔：设DN460人孔1个，带有快速锁定/开启装置
	溢流口：设DN65溢流口1个

	注水口：在水罐左右两侧各接1只DN65接口
	进出水口：设1个水罐到水泵进水管DN150阀门手动控制(可选装气动），设1个水泵至水罐充水管DN65阀门手动控制(可选装气动）

3、泡沫罐

容量	2200kg（PM80）
材质	忧质碳钢（厚度底板5mm，侧板4mm，顶板4mm）
罐体固定	与底盘车架弹性连接
罐体设置	人孔：设DN460人孔1个，带有快速锁定/开启、自动泄压装置
	溢流口：设DN40溢流口1个
	放余液口：设1个DN25放余液口配球阀
	出泡沫口：设1个DN40泡沫罐到泵出泡沫管

四、水系统

1、水泵

型号	CB10/60-RS型中低压车用消防泵
形式	中低压离心式
额定流量	60L/s @1.0MPa 30L/s @2.0MPa
出口额定压力	1.0MPa
醉大吸深	7m
引水装置	自带滑片泵
引水时间	醉大吸深时≤50s

2、 管路系统

管道材质	忧质无缝碳钢管
吸水管路	泵房左右两侧各设1个DN150吸水口
注水管路	水罐左右两侧各设1个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路
出水管路	泵房左右两侧各设1个DN65及1个DN80出水口，带截止阀和扪盖
冷却水管路	配有冷却取力器的冷却水管路及控制阀

五、灭火装置

1、泡沫炮（PM80）

型号	PL8/48
制造商	成都威斯特消防机械有限公司
回转角度	360°水平回转
醉大仰/俯角	俯角≤-15°，仰角≥+45°
流量	48L/S
射程	泡沫≥60m 水≥70m

2、水炮(SG80)

型号	PS8/60W
制造商	成都威斯特消防机械有限公司
回转角度	360°水平回转
醉大仰/俯角	俯角≤-15°，仰角≥+45°
流量	60L/S
射程	水≥75m

六、消防控制系统

控制面板主要包括驾驶室控制和泵室控制两部分

驾驶室内控制	水泵脱挂档、警灯警报、照明及信号装置控制等
泵室内控制	上装总电源开关、参数显示、状态显示

七、电气设备

附加电气	设独立电路
辅助照明	消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等
频闪灯	车身两侧安装红、蓝两色频闪灯
警示装置	长排全红警灯，安装在驾驶室顶部
警示装置	警报器，其控制盒在驾驶员前下方
火场照明	上装后部安装35W消防探照灯1个

八、表面处理

面漆	忧质国产漆
颜色	车体外表面主色为RO3消防红
