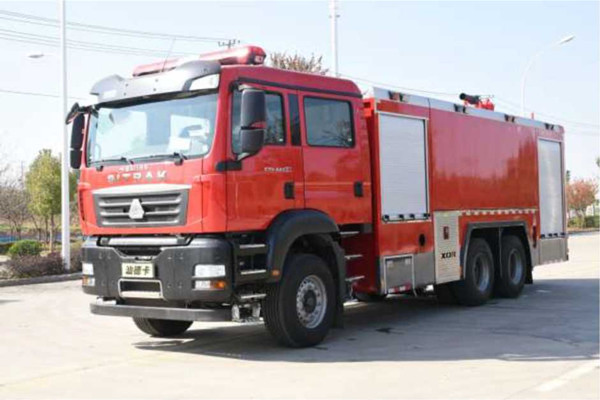

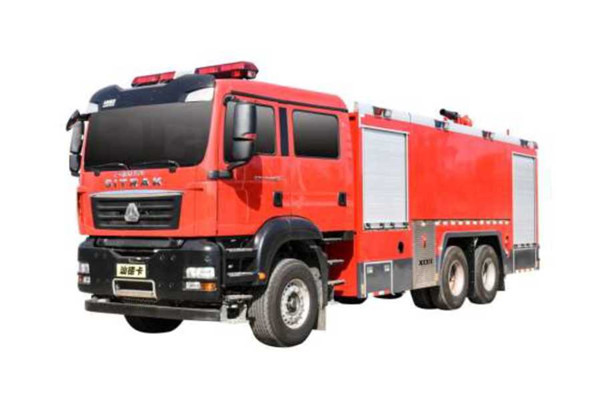

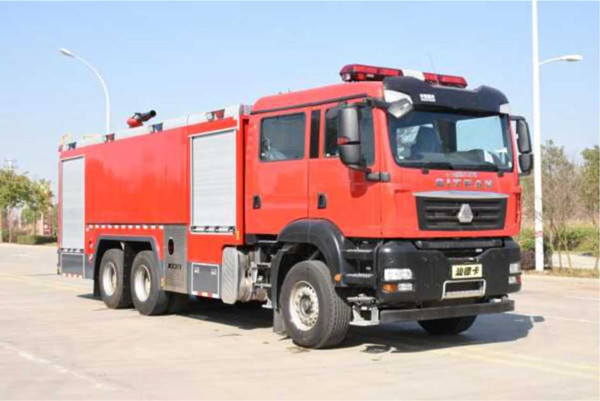

汕德卡后双桥泡沫消防车
(汕德卡ZZ5356V524MF5型底盘)
技
术
规
格
书
一、整车要求
汕德卡后双桥泡沫消防车是由二类汽车底盘、罐体、水泵、管路、仪表电路系统等 部件组成，该车装配铝合金后爬梯（可拆卸），泵房在整车尾部，罐体为钢板焊接式， 载液量15.0方（水12方/泡沫3方），水罐材质为优质碳钢板，水罐内部做防腐处理， 泡沫罐为不锈钢材质。该车装备CB10/100常压消防泵，PLKD8/80两用消防炮。
二、 整车主要参数
外廓尺寸：10300x2550x3640mm
最大总质量：31000kg
载液量：水12000L，泡沫3000L
最高车速：90km/h
水泵额定流量：100L/s@1.0MPa
消防炮额定流量：80L/s@0.8MPa
消防炮射程：N85m （水），N80m （泡沫）
接近角/离去角：19° /9°
三、 底盘主要参数
型 号：ZZ5356V524MF5汕德卡国VI底盘
驱动型式：6X4
轴 距：4600+1400mm
最高车速：90km/h
发动机型号：MC11.44-60
额定功率：327KW
排 量：10518ml
总质量：35000kg
四、驾驶室
结 构：平头、四开门双排驾驶室，后排座位安装4具空气呼吸器托架。
座位设置：前排2人（含驾驶员）+后排4人
设 备：除原车设备外，加装有100W警报器、取力器控制开关及警灯控制盒。五，容罐
容 量：水12000L ,泡沫3000L
材 质：水罐采用优质碳钢板，罐体内部进行腐处理，
泡沫罐采用优质不锈钢板，水罐底板4mm碳钢板，水罐 侧板及封板4mm碳钢板，水罐顶板3mm碳钢花纹板；泡 沫罐底板4mm不锈钢板，泡沫罐侧板及封板4mm不锈钢 板，泡沫罐顶板3mm不锈钢花纹板。
结 构：钢板焊接式，内设防荡板
设 备：◊ 2个人口盖，带有快速锁紧及开启装置
令2个液位指示计
◊ 2个排污口
导1个溢流装置
◊ 1个呼吸阀口
技术要求：符合XF39《消防车消防要求和试验方法》的有关规定
■六、消防泵
型 号：CB10/100常压消防泵 流 量：100L/s@1.0Mpa
最大吸深：7m
引水时间：W80s
真空泵形式：活塞式
安装形式：后置式
七、管路系统
罐体管路材质为优质无缝钢管，通过法兰与各部件连
罐出水管路：设有1个DN150的罐出水管路，水由罐体进
入消防泵，装有1只DN150气动蝶阀，通过
DN150挠性接头连接水罐与消防泵。
外进水管路：消防泵后部有2个外进水口及左右各1各进水
口，外接150吸水管，内扣式管牙接口；
出水管路：淤消防泵左右各有2个DN80的常压出水口;
淤1个DN100的炮管路，采用DN100挠性接头，用DN100气动蝶阀控制
注水管路：淤2个DN65及2个DN80管路（外注水）分布车身中部两侧；
淤1个DN65罐注水管路，可通过消防泵直接向罐内注水，DN65气动蝶阀 控制；
放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。
八、 泡床比例混合器
型号：PH64
混合比：6%
最大混合流量：64L/s
结构形式：环泵式
九、 取力器
型 式：夹心式（全功率）
操 纵：电磁阀控制（电动操控）
冷却方式：强制可调式水冷
润滑方式：飞溅式油润滑
十、消防炮
型 号：PLDK8/80
流 量：80L/s
射 程：＞85 m（水），^80 m（泡沫）
压 力：0.8MPa
回转角度：水平360°，俯仰-30°〜70°
十一.器材箱
材 质：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。
结 构：全钢框架焊接结构，前器材箱左右侧各有1扇铝合金卷帘门，后泵房左右
后侧各1扇铝合金卷帘门，轻便可靠、噪声小，下设防滑翻转踏板。
器材布置原则
按战斗编成和战斗展开设计器材集成
按人体工程学原理设计各种器材托架
•按使用逻辑关系和使用频率放置器材；
•:* 站在地面或踏板上2个动作內取用任何器材。
十二.翻转路板
材 质：优质Q235钢材；蒙皮为铝合金板（阳极氧化
处理）。
结 构：采用絞链和门止口双重锁定，安全可靠。
十三.电器系统
次 驾驶室顶部配备1.8米长排豪华红红LED警灯。
次 整车后顶部安装50W LED消防探照灯1个，360度遥控转动。
次车辆尾部安装可折叠式爬梯。
次 车辆两侧上方各配有4个红蓝爆闪灯及4个侧照明灯，下方安装安全标志灯和侧 回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，器材箱、泵房内均装有 照明灯，并符合GB4785规定。
次警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制 器件安装在驾驶室内。
淤 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、 液位计、电源总开关及器材箱灯开关等。
