J 五十铃泡沫消防车 水罐1.3 泡沫0.6
底盘型号:
销售经理:黄经理  点击这里给我发消息
购车电话:13971793555
电子邮箱:340389925@qq.com
微信二维码:
企业地址:湖北省随州市
车型详情 MODELS FOR DETAILS



J5070GXFPM20/Q6型泡沫消防车



一、 整车描述

1、 概述

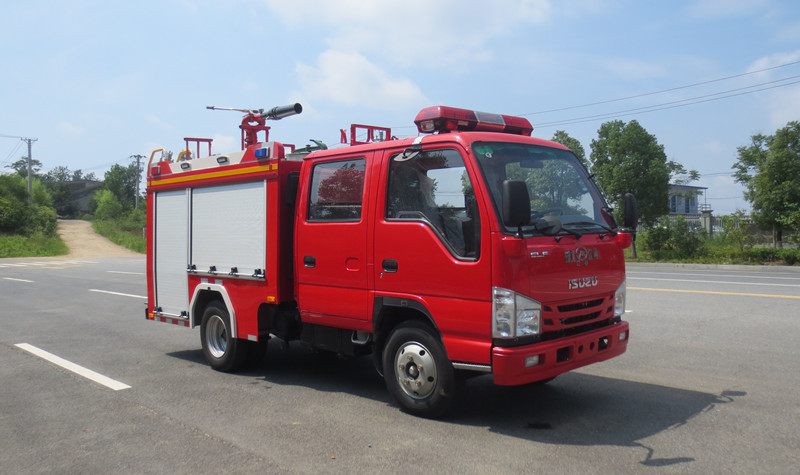

J5070GXFPM20/Q6型泡沫消防车,采用庆铃QL1070BUKWY底盘改装而成。整车由消防员乘员室和车身两大部分组成,乘员室为原装双排,可乘坐2+3,该车为内仓罐结构,车身前部为水罐+器材箱,后部为泵房。载液罐体为质碳钢,与底盘采用弹性连接,载水1250kg,载泡沫600kg(容积大可做2500kg),装备了上海雄真消防设备有限公司生产CB10/30-XZ型消防泵,额定流量30L/S,车顶安装成都威斯特消防机械有限公司生产的PL24型车用消防炮。该车大的特点是机动灵活、操控性好、维修简便。可广泛应用于消防队、厂矿企业及社区、码头等场所,扑救一般物质火灾。

整车消防性能符合GB7956-2014标准要求;底盘通过国家强制性产品认证;发动机排放符合GB17691-2018第六阶段限值的规定要求(国Ⅵ标准);整车通过国家消防装备质量监督检验心检测(报告编号:zb201930326)并已列入工信部汽车新产品公告,CCCF正在申报中。

2、 整车主要参数

外廓尺寸

6805×1960×2950mm

大总质量

6750kg

载液量

水:1250kg;泡沫:200kg

高车速

95km/h

消防泵额定流量

30L/s  1.0MPa

消防炮额定流量

24L/s  1.0MPa

消防炮射程

45m,水和泡沫40m

比功率

88/6.75=13.03

接近角/离去角

24°/14°

二、底盘

1、 底盘主要参数

型号

QL1070BUKWY

制造商



发动机额定功率

88kw

发动机排量

2999ml

发动机排放标准

GB17691-2018

驱动形式

4×2

轴距

3815mm

大允许总重

7020kg

小转弯半径

7m

变速箱

手动

取力器

YTQ200

2、乘员室

结构

平头、四门,原装双排

司乘人员数

2+3

驾驶员位置

左置

设备

原车仪表板处设置消防操作仪表板及警灯控制盒,加装

1、 警报器;

2、 取力器控制开关及指示灯;

3、 附加电源开关;



三、 上装结构及性能参数

总体布置

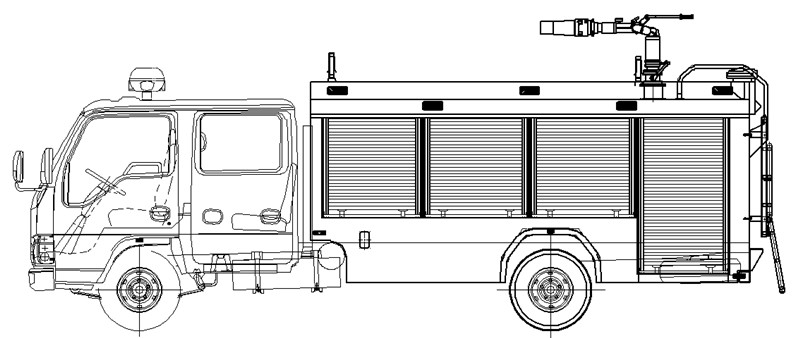

整车由消防员乘员室和车身两大部分组成,车身布置采用整体框架式结构,内藏水罐,两边为器材箱,后部为水泵房,罐体为平行长方体厢式容罐。



1、 器材箱和泵室

结构

主框架结构采用质方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走。

器材箱

器材箱位于乘员室后部,两边设铝合金卷帘门,内有照明灯。器材箱室内根据需求设储物盒。

泵房

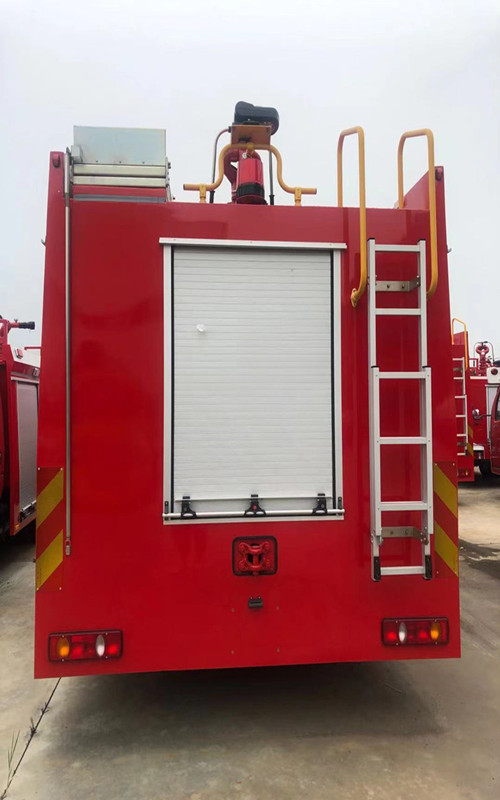

泵房位于整车后部,两边与后边设铝合金卷帘门,内有照明灯,泵室两侧可放置部分常用器材

保温位置:





爬梯及上车拉手







后爬梯采用铝合金两节翻转爬梯,使用,使用时离地不超过450mm,上车拉手采用表面带凹槽防滑圆钢管,表面喷塑处理。

2、容罐

容量

水:1250kg 泡沫:600kg(容积大可做1700kg

材质

质碳钢,厚度为3mm

罐体固定

与底盘车架弹性连接

罐体设置

人孔:设DN460人孔2个,带有快速锁定/开启装置

溢流口:设DN65溢流口2

放余水口:设2DN40水罐放余水口,配球阀

注水口:在水罐左右两侧各接1DN65接口

进出水口:设1个水罐到水泵进水管,DN100阀门,1个泡沫罐到水泵进水管,DN40阀门可气动、手动控制,设1个水泵至水罐充水管,DN65阀门,可气动、手动控制

四、水系统

1、水泵

型号

CB10/30-XZ型低压车用消防泵

形式

常压离心式

额定流量

30L/s @1.0MPa

出口额定压力

1.0MPa

大吸深

7m

引水装置

自带滑片泵

引水时间

大吸深时35s







2、 管路系统

管道材质

质无缝钢管

吸水管路

泵房后侧设一个DN100吸水口

注水管路

水罐左右两侧各设一个DN65注水口,泵房内设置1DN65水泵向罐内注水管路

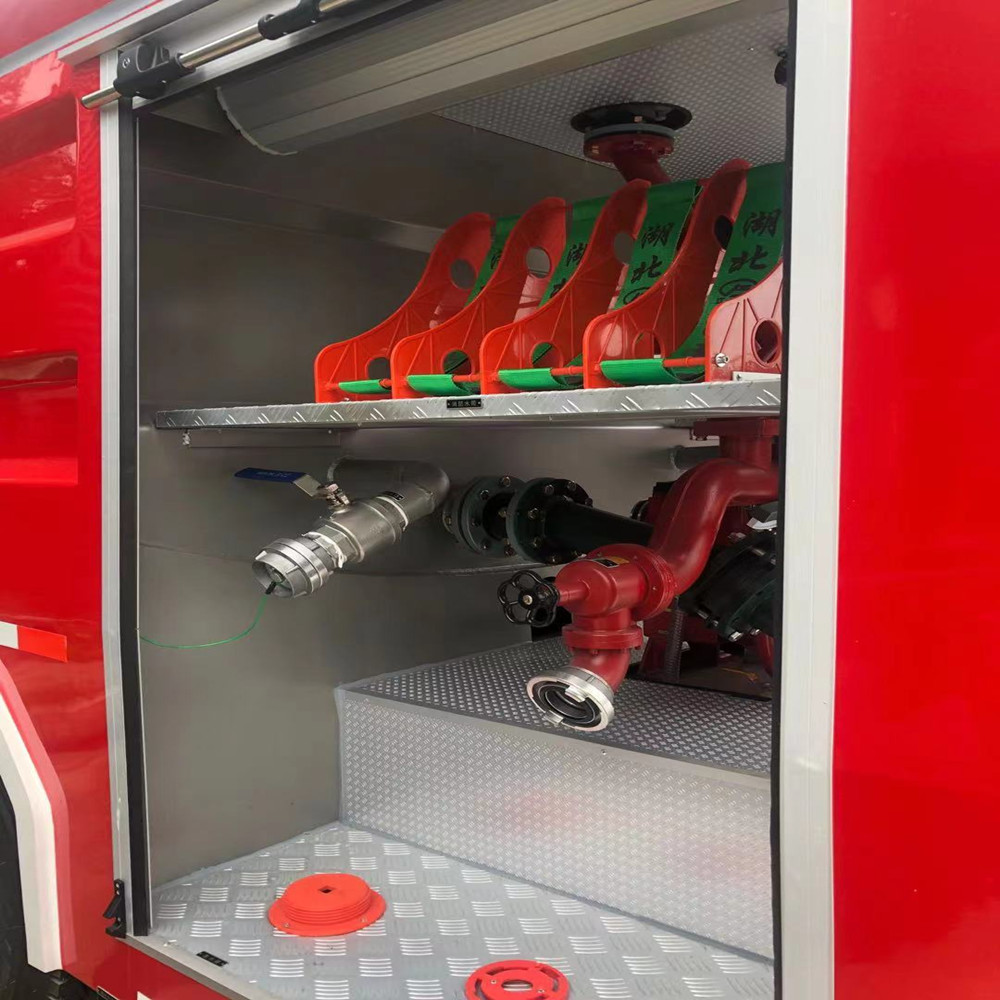

出水管路

泵房左右两侧各设1DN80出水口,带截止阀和扪盖

冷却水管路

配有冷却取力器的冷却水管路及控制阀

五、灭火装置

1、车载泡沫炮

型号

PL24

制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

大仰/俯角

俯角-15°,仰角≥+45°

流量

24L/S

射程

水:45m;水和泡沫40m

六、消防控制系统

控制面板主要包括驾驶室控制和泵室控制两部分

驾驶室内控制

水泵脱挂档、警灯警报、照明及信号装置控制等

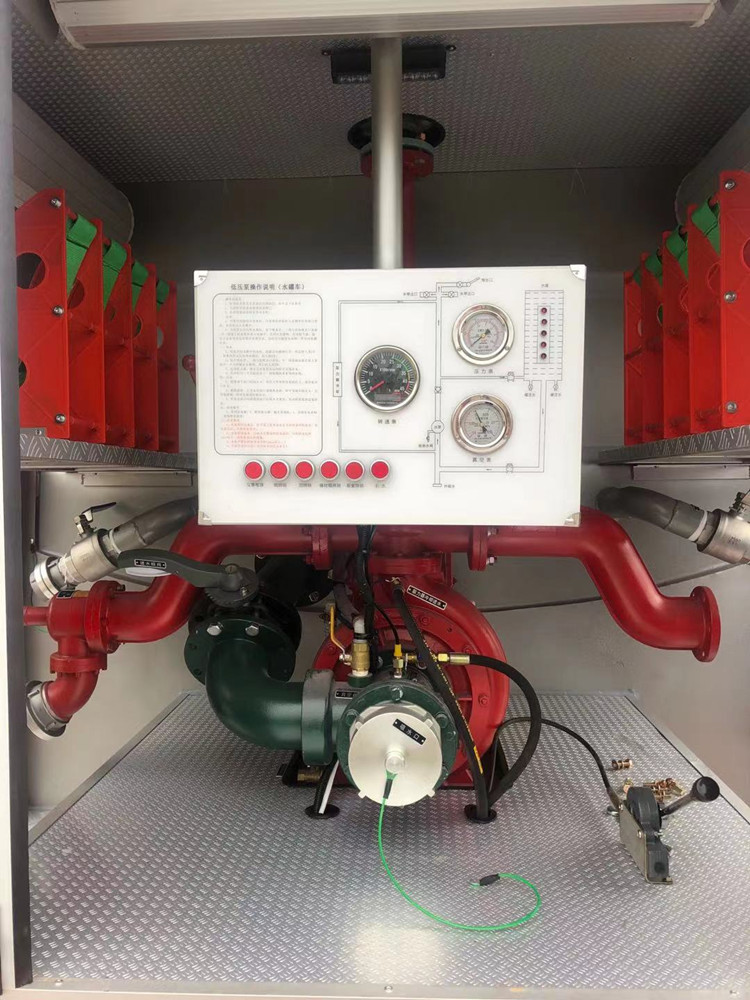

泵室内控制

上装总电源开关、参数显示、状态显示





七、电气设备

附加电气

设独立电路

辅助照明

消防员室、水泵房及器材箱分别设有照明灯,操纵仪表板上设有照明、指示灯等

频闪灯

车身两侧安装红、蓝两色频闪灯

警示装置

长排全红警灯,安装在驾驶室顶部

警报器,其控制盒在驾驶员前下方

火场照明

上装后部安装35W消防探照灯1

八、表面处理

面漆

质国产漆

颜色

车体外表面主色为RO3消防红
