J江铃水罐消防车 水罐1.7
底盘型号:
销售经理:黄经理  点击这里给我发消息
购车电话:13971793555
电子邮箱:340389925@qq.com
微信二维码:
企业地址:湖北省随州市
车型详情 MODELS FOR DETAILS

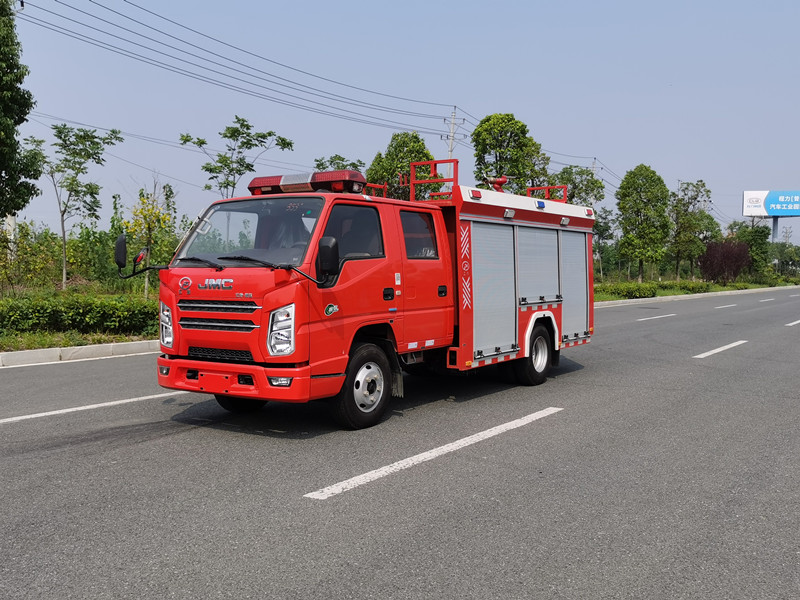

J5060GXFSG15/J6型水罐消防车



一、 整车描述

1、 概述

J5060GXFSG15/J6型水罐消防车,采用江铃JX1061TSGA26底盘改装而成。整车由消防员乘员室和车身两大部分组成,乘员室为原装双排,可乘坐2+3,该车为内仓罐结构,车身前部为水罐+器材箱,后部为泵房。载液罐体为质碳钢,与底盘采用弹性连接,载水1700kg,装备了湖北博利特种汽车装备股份有限公司生产CB10/20-BL型消防泵,额定流量20L/S,车顶安装湖北博利特种汽车装备股份有限公司生产的PS20型车用消防炮。该车辆结构紧凑,配置完备,机动性强,能够及时应对企业,社区消防单位的火情,可以形成小型战斗力进行初期火灾的扑救和人员疏散撤离。可广泛应用于消防救援站,专职消防队,企业专职消防队等。

整车消防性能符合GB7956-2014标准要求;底盘通过国家强制性产品认证;发动机排放符合GB17691-2018第六阶段限值的规定要求(国Ⅵ标准);整车通过国家消防装备质量监督检验心检测(报告编号:Zb202030267)并已列入工信部汽车新产品公告,CCCF正在申报中。

2、 整车主要参数

外廓尺寸

6290×1960×2650mm

大总质量

6250kg

载液量

水:1700kg

高车速

95km/h

消防泵额定流量

20L/s  1.0MPa

消防炮额定流量

20L/s  1.0MPa

消防炮射程

48m

比功率

85/6.25=13.6

接近角/离去角

20°/13°



二、底盘

1、 底盘主要参数

型号

JX1061TSGA26

制造商

江铃汽车股份有限公司

发动机额定功率

85kw

发动机排量

2892ml

发动机排放标准

GB17691-2018

驱动形式

4×2

轴距

3360mm

大允许总重

6495kg

小转弯半径

7m

变速箱

手动

取力器

YTQ200

2、乘员室

结构

平头、四门,原装双排

司乘人员数

2+3

驾驶员位置

左置

设备

原车仪表板处设置消防操作仪表板及警灯控制盒,加装

1、 警报器;

2、 取力器控制开关及指示灯;

3、 附加电源开关;



三、 上装结构及性能参数

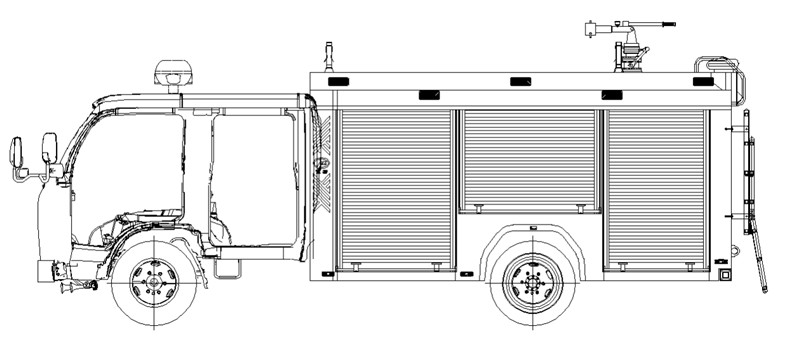

总体布置

整车由消防员乘员室和车身两大部分组成,车身布置采用整体框架式结构,内藏水罐,两边为器材箱,后部为水泵房,罐体为平行长方体厢式容罐。

工艺要求

所有碳钢型材及板材均采用酸洗磷化处理防锈蚀,所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割,保证零件精度。



1、 器材箱和泵室

结构

主框架结构采用质方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走。

器材箱

器材箱位于乘员室后部,两边设铝合金卷帘门,内有照明灯。器材箱室内根据需求设储物盒。

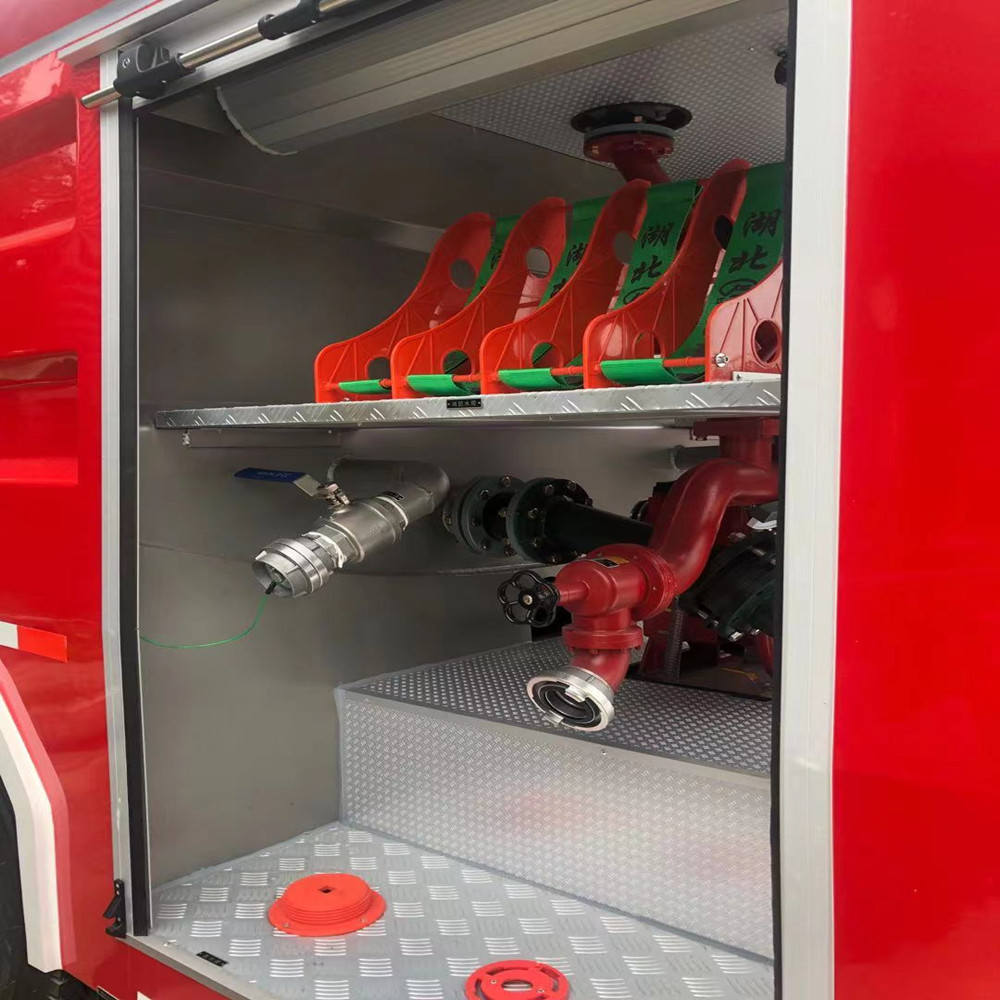

泵房

泵房位于整车后部,两边与后边设铝合金卷帘门,内有照明灯,泵室两侧可放置部分常用器材

保温位置:





爬梯及上车拉手







后爬梯采用铝合金两节翻转爬梯,使用,使用时离地不超过450mm,上车拉手采用表面带凹槽防滑圆钢管,表面喷塑处理。

2、容罐

容量

水:1700kg

材质

质碳钢,厚度为3mm

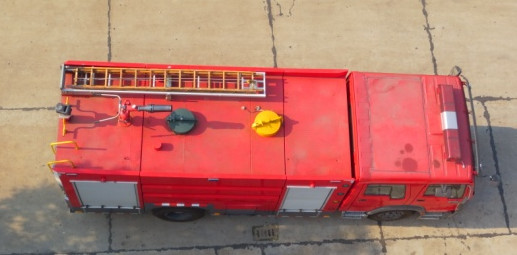

结构

内藏式罐体,内设纵、防浪板,中间开有人孔,封头、侧板、隔板均有增加强度的梯形折筋,顶板采用角铁加强,水罐能承受0.1 MPa 的静水压力,经0.1 MPa 静水压强度试验,罐体两侧面不出现明显残余变形,整体防锈蚀处理

罐体固定

与底盘车架弹性连接

罐体设置

人孔:设DN460人孔1个,带有快速锁定/开启装置

溢流口:设DN65溢流口1

放余水口:设1DN40水罐放余水口,配球阀

注水口:在水罐左右两侧各接1DN65接口

进出水口:设1个水罐到水泵进水管,DN100阀门,设1个水泵至水罐注水管,DN65阀门,手动控制

四、水系统

1、水泵


型号

CB10/20-BL型低压车用消防泵

形式

常压离心式

额定流量

20L/s @1.0MPa

出口额定压力

1.0MPa

大吸深

7m

引水装置

活塞式真空泵

引水时间

大吸深时35s



2、 管路系统

管道材质

质无缝钢管

吸水管路

泵房后侧设一个DN100吸水口

注水管路

水罐左右两侧各设一个DN65注水口,泵房内设置1DN65水泵向罐内注水管路

出水管路

泵房左右两侧各设1DN65出水口,带截止阀和扪盖

冷却水管路

配有冷却取力器的冷却水管路及控制阀

五、灭火装置

1、车载泡沫炮

型号

PS20

制造商

湖北博利特种汽车装备股份有限公司

回转角度

360°水平回转

大仰/俯角

俯角-15°,仰角≥+45°

流量

20L/S

射程

水:48m

六、消防控制系统

控制面板主要包括驾驶室控制和泵室控制两部分

驾驶室内控制

水泵脱挂档、警灯警报、照明及信号装置控制等

泵室内控制

智能控制屏,上装总电源开关、参数显示、状态显示





七、电气设备

附加电气

设独立电路

辅助照明

消防员室、水泵房及器材箱分别设有照明灯,操纵仪表板上设有照明、指示灯等

频闪灯

车身两侧安装红、蓝两色频闪灯

警示装置

长排全红警灯,安装在驾驶室顶部

警报器,其控制盒在驾驶员前下方

火场照明

上装后部安装35W消防探照灯1

八、表面处理

面漆

质国产漆

颜色

车体外表面主色为RO3消防红
