豪沃单桥水罐消防车
（豪沃 ZZ5207TXFV471GF5型底盘）
技
术
规
格
书
一、整车要求

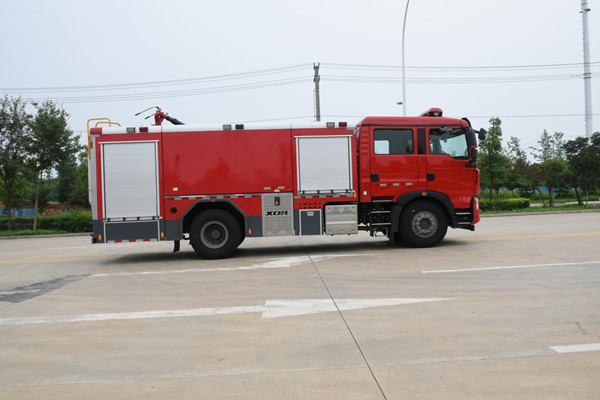

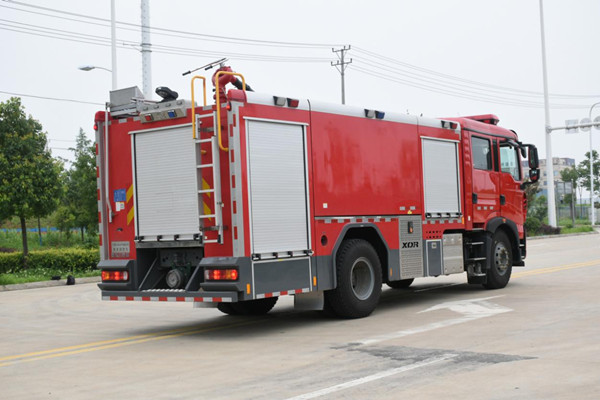

豪沃单桥水罐消防车，整车由二类汽车底盘、罐体、消防泵、管路、仪表电路系统等部件组成，原装双排驾驶室可乘坐2+4人；该车为外露罐结构，车身前部为器材箱构成，中部为水罐，尾部为泵房。水罐为碳钢材质，内部喷涂环氧底漆和环氧沥青漆，载水7.95立方，装备CB10/60常压消防泵，车顶安装PS8/50W型消防炮。
二、整车主要参数
外廓尺寸：8820x2510x3570mm
最大总质量：19200kg
额定质量：7950kg
整备质量：10800kg
载液量：罐体容积不小于7950L
最高车速：100km/h
消防泵额定流量：60L/s@1.0MPa
消防炮额定流量:50L/s@0.8MPa
消防炮射程（水）：≧60m
接近角/离去角：19°/11°
三、底盘主要参数
型 号： ZZ5207TXFV471GF5豪沃国Ⅵ底盘
驱动型式：4×2
轴 距：4700mm
最高车速：101km/h
发动机型号：MC07H.35-60（国Ⅵ）
额定功率：257kW
排 量：7360ml
总 质 量：20100kg
四、驾乘室
结构：平头、四开门双排驾驶室。后排座位安装4具空气呼吸器支架。
座位设置：前排2人（含驾驶员）+后排4人
设备：除原车设备外，加装有100W警报器、取力器控制开关及警灯控制盒。

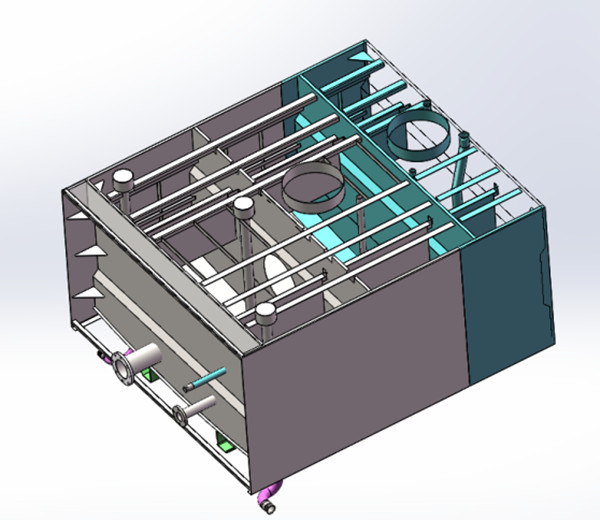

五、容 罐
容 量：水7950L
材 质：水罐采用优质碳钢板，罐体内部进行腐处理，水罐底板4mm碳钢板，水罐侧板及封板3mm碳钢板，水罐顶板3mm碳钢花纹板；
结 构：钢板焊接式，内设纵、横防荡板
设 备：21个人口孔，带有快速锁紧及开
启装置
21个液位指示器
21个排污口，手动阀控制
21个溢流装置
技术要求：符合XF39的有关规定

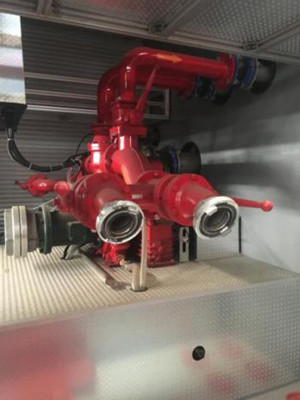

六、消防泵
型 号：CB10/60 常压消防泵
流 量：60L/s
压 力：1.0Mpa
最大吸深：7m
引水时间：≤50s
真空泵形式：活塞式
安装形式：后置式
七、管路系统
罐体管路材质为优质无缝钢管，通过法兰与各部件连接。
罐出水管路：设有1个DN150的罐出水管路，水由罐体进入消防泵，装有1只DN150手动蝶阀，通过DN150挠性接头连接水罐与消防泵。
外进水管路：消防泵后部有一个外进水口，外接150吸水管，内扣式管牙接口（KM150扪盖密封）；
出水管路：
※消防泵左右各有1个DN80和1个DN65的常压出水口；
※1个DN80的炮管路，采用DN80挠性接头，用DN80炮球阀控制。
注水管路： ※ 左右各一个DN65外注水口（内扣管牙式接口）
※ 1个DN65罐注水管路，可通过消防泵直接向罐内注水；
放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。
八、取力器
型 式：夹心式(全功率)
操 纵：电磁阀控制（电动操控）
冷却方式：强制可调式水冷
润滑方式：飞溅式油润滑
九、消防炮
型 号：PS8/50W
流 量：50L/s
射程(水)：≥70 m
压 力：00.8MPa
回转角度：水平360°，俯仰-30°～70°
十、器材箱
材 质：骨架为优质型钢；内蒙板为氧化铝合金花纹板粘结结构。
结 构：全钢框架焊接结构，前部器材箱左右各一扇铝合金卷帘门，尾部泵房左右及尾部各一扇铝合金卷帘门，下设防滑翻转踏板。
器材布置原则：
v 按战斗编成和战斗展开设计器材集成；
v 按人体工程学原理设计各种器材托架；
v 按使用逻辑关系和使用频率放置器材；
v 站在地面或踏板上2个动作内取用任何器材。
十一、翻转踏板
材 质: 优质Q235钢材；蒙皮为铝合金花纹板（阳极氧化处理）。
结 构：采用铰链和门止口双重锁定，安全可靠。
十二、电器系统
※ 驾驶室顶部配备长排豪华红红LED警灯。
※整车后顶部安装50W LED消防探照灯1个，360度自动转动。
※ 车辆尾部安装可折叠式爬梯。
※ 车辆两侧上方各配有3只红蓝爆闪灯及3只侧照明灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，器材箱、泵房内均装有照明灯，并符合GB4785规定。
※ 警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。
※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、液位计、电源总开关等。
十三、总体技术要求
1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；
2、 整车性能符合GB7956的规定；
3、 液罐质量符合XF39的规定;
4、 整车外观美观大方,平整度符合XF39的规定;
5、 所有粘接平整牢固，符合企标规定。
6、 所有焊接牢固、焊后打磨光整。
十四、随车文件
1） 底盘使用说明书 7）底盘号码拓印件
2） 底盘维修手册 8）消防车使用说明书
3） 底盘质量保修卡 9）消防车消防器材清单
4） 底盘合格证 10）消防车合格证
5） 随车工具清单 11）消防车跟踪服务卡
6） 发动机号码拓印件 12）消防车交接清单
十五、基本器材配置
|
类别
|
序号
|
名 称
|
规 格
|
数
量
|
单位
|
备 注
|
|
随 车
技 术
文 件
|
1
|
消防车使用说明书
|
|
1
|
本
|
|
|
2
|
消防车器材配置表
|
|
1
|
单
|
|
|
3
|
汽车底盘使用说明书
|
|
1
|
本
|
|
|
4
|
汽车底盘合格证
|
|
1
|
单
|
|
|
5
|
消防泵使用说明书
|
|
1
|
本
|
|
|
6
|
随车附件（工具）
|
|
1
|
套
|
原底盘随车附件、工具
|
|
灭 火
装 备
|
1
|
吸水管
|
150×4米
|
2
|
根
|
内扣式
|
|
2
|
滤水器
|
FLF150
|
1
|
件
|
内扣式
|
|
3
|
分水器
|
FII80/65×2-1.6
|
1
|
件
|
内扣式
|
|
4
|
集水器
|
JII150/80×2-1.0
|
1
|
件
|
内扣式
|
|
5
|
水带
|
16-65-20
|
6
|
盘
|
低压；内扣式
|
|
6
|
水带
|
16-80-20
|
4
|
盘
|
低压；内扣式
|
|
7
|
水带
|
16-65-5
|
1
|
盘
|
内扣式(外注水用)
|
|
8
|
异径接口
|
KJ65/80
|
2
|
件
|
内扣式
|
|
9
|
水带包布
|
DT-SB
|
4
|
件
|
|
|
10
|
护带桥
|
长570
|
2
|
副
|
|
|
11
|
水带挂钩
|
|
4
|
件
|
|
|
12
|
地上消火栓扳手
|
QT-DS1；长370
|
1
|
件
|
|
|
13
|
地下消火栓扳手
|
长970
|
1
|
件
|
|
|
14
|
吸水管扳手
|
FS150
|
2
|
件
|
|
|
15
|
直流开关水枪
|
QZG3.5/7.5；65
|
1
|
支
|
低压；内扣式
|
|
16
|
多用水枪
|
QDH6.0/8；65
|
1
|
支
|
低压；内扣式
|
|
破 拆
救 生
工 具
|
1
|
灭火器
|
3㎏/ABC
|
1
|
具
|
|
|
2
|
铁锹
|
长860/1050
|
1
|
件
|
|
|
3
|
铁铤
|
长900
|
1
|
件
|
|
|
4
|
消防腰斧
|
GF-285；长285
|
1
|
件
|
|
|
5
|
消防平斧
|
QTF-PF；长810
|
1
|
件
|
|
|
6
|
丁字镐
|
QTF-DG；长700/900
|
1
|
件
|
|
|
7
|
橡皮锤
|
|
1
|
件
|
|
|
说 明
|
1、凡未列入该配置表中其他器材、部件均为用户要求选配。
2、发车时销售员应将提车单与此表一并到仓库办理器材配置领取手续。
|
