J五十铃水灌消防车 水罐0.7
底盘型号:
销售经理:黄经理  点击这里给我发消息
购车电话:13971793555
电子邮箱:340389925@qq.com
微信二维码:
企业地址:湖北省随州市
车型详情 MODELS FOR DETAILS

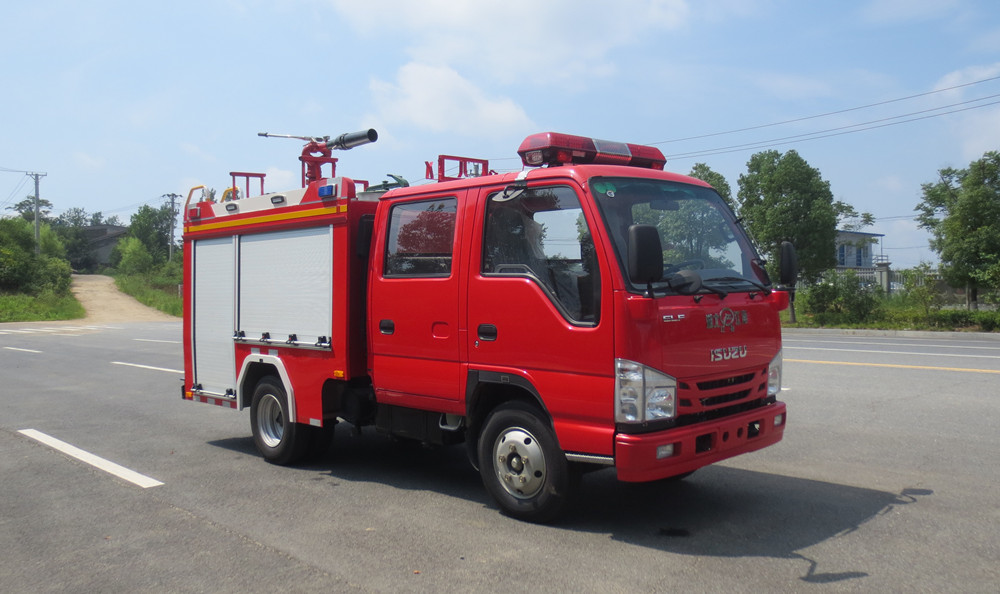

J5040GXFSG10/Q6型水罐消防车



一、 整车描述

1、 概述

J5040GXFPM10/Q6型泡沫消防车,J5040GXFSG10/Q6型泡沫消防车,采用庆铃QL1040BUFWY底盘改装而成。整车由消防员乘员室和车身两大部分组成,乘员室为原装双排,可乘坐2+3,该车为内仓罐结构,车身前部为水罐+器材箱,后部为泵房。载液罐体为碳钢,与底盘采用弹性连接,载水650kgPM10)(容积zui大可做1700kg),装备了上海雄真消防设备有限公司生产CB10/30-XZ型消防泵,额定流量30L/S,车顶安装成都威斯特消防机械有限公司生产的PL24PM10)或PS30W(SG10)型车用消防炮。该车辆结构紧凑,配置完备,机动性强,能够及时应对企业,社区或消防单位的火情,能及时形成小型战斗力进行初期火灾的扑救和人员疏散撤离。可广泛应用于消防救援站,府专职xiao防队,企业专职xiao防队等。

整车消防性能符合GB7956-2014标准要求;底盘通过国家强制性产品认证;发动机排放符合GB17691-2018第六阶段限值的规定要求(国Ⅵ标准);整车通过国家消防装备质量监督检验检测(报告编号:zb201930327)并已列入工信部汽车新产品公告,CCCF正已申报。

2、 整车主要参数

外廓尺寸

5490×1960×2940mm

zui大总质量

4360kg

载液量

水罐车载水650kg

zui高车速

95km/h

消防泵额定流量

30L/s  1.0MPa

消防炮额定流量

水罐车:30L/s  1.0MPa

消防炮射程

水罐车:55m

比功率

88/4.36=20.18

接近角/离去角

24°/16°

二、底盘

1、 底盘主要参数

型号

QL1040BUFWY

制造商

庆铃五十铃(重庆)发动机有限公司

发动机额定功率

88kw

发动机排量

2999ml

发动机排放标准

GB17691-2018

驱动形式

4×2

轴距

2765mm

zui大允许总重

4495kg

zui小转弯半径

6m

变速箱

手动

取力器

YTQ200

2、乘员室

结构

平头、四门,原装双排

司乘人员数

2+3

驾驶员位置

左置

设备

原车仪表板处设置消防操作仪表板及警灯控制盒,加装

1、 警报器;

2、 取力器控制开关及指示灯;

3、 附加电源开关;



三、 上装结构及性能参数

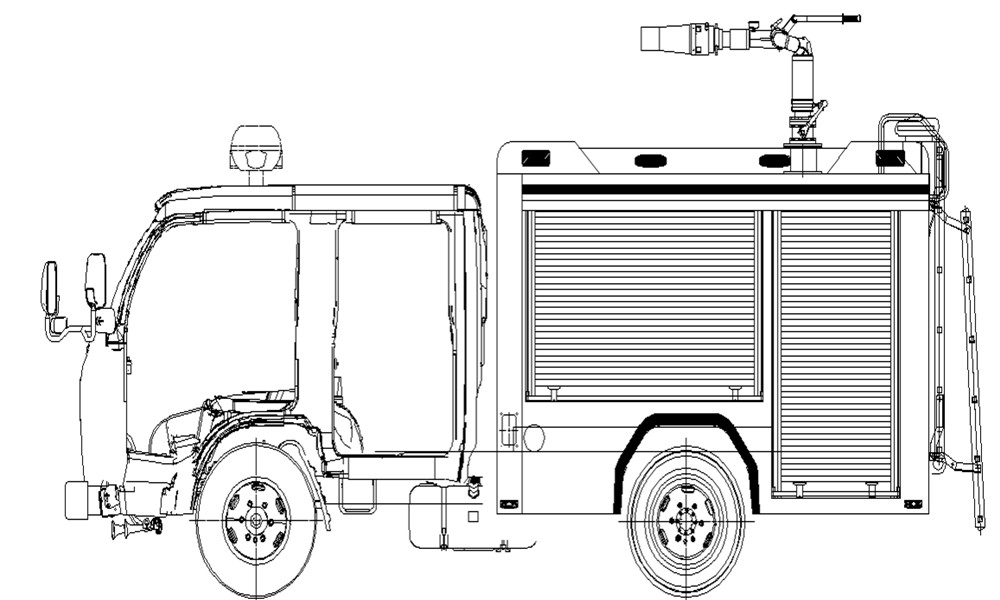

总体布置

整车由消防员乘员室和车身两大部分组成,车身布置采用整体框架式结构,内藏水罐,两边为器材箱,后部为水泵房,罐体为平行长方体厢式容罐。

工艺要求

所有碳钢型材及板材均采用酸洗磷化处理防锈蚀,所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割,保证零件精度。



1、 器材箱和泵室

结构

主框架结构采用方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走。

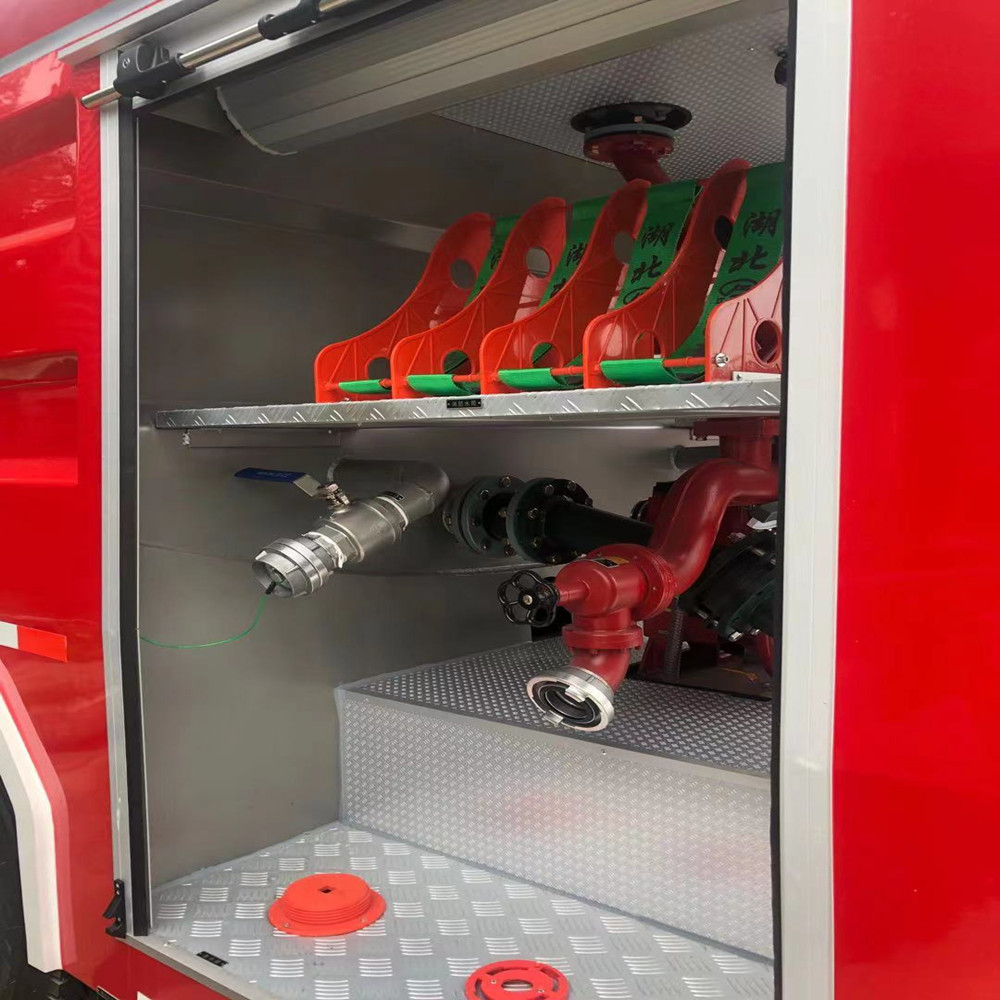

器材箱

器材箱位于乘员室后部,两边设铝合金卷帘门,内有照明灯。器材箱室内根据需求设储物盒。

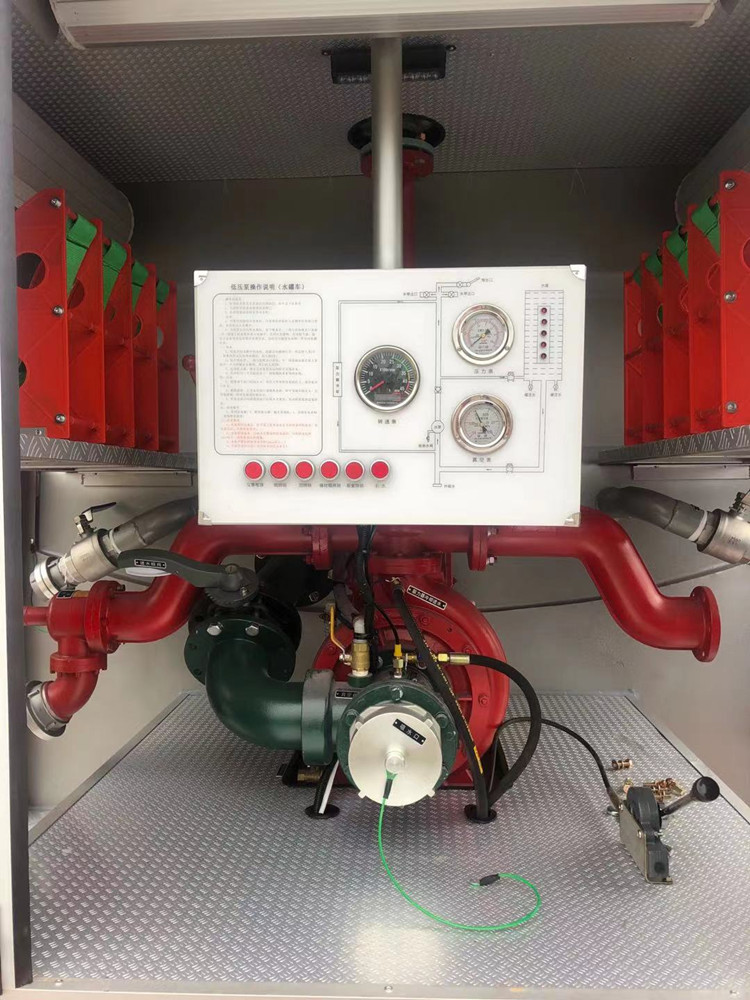

泵房

泵房位于整车后部,两边与后边设铝合金卷帘门,内有照明灯,泵室两侧可放置部分常用器材

保温位置:

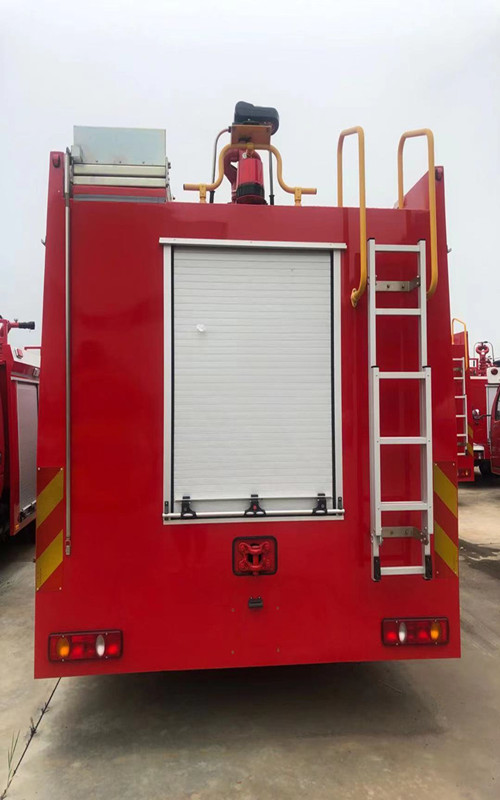

后爬梯采用铝合金两节翻转爬梯,使用,使用时离地不超过450mm,上车拉手采用表面带凹槽防滑圆钢管,表面喷塑处理。

2、水罐

容量

450kgPM10)、650kgSG10

材质

碳钢,厚度为3mm

结构

内藏式罐体,内设纵、防浪板,中间开有人孔,封头、侧板、隔板均有增加强度的梯形折筋,顶板采用角铁加强,水罐能承受0.1 MPa 的静水压力,经0.1 MPa 静水压强度试验,罐体两侧面不出现明显残余变形,整体防锈蚀处理

罐体固定

与底盘车架弹性连接

罐体设置

人孔:设直径460mm人孔1个,带有快速锁定/开启装置

溢流口:设DN65溢流口1

放余水口:设1DN40水罐放余水口,配球阀

注水口:在水罐左右两侧各接1DN65接口

进出水口:设1个水罐到水泵进水管,DN100阀门,手动控制,设1个水泵至水罐充水管,DN65阀门,手动控制

3、泡沫罐

容量

200kgPM10

材质

碳钢,厚度为3mm

结构

内藏式罐体,内设纵、防浪板,中间开有人孔,封头、侧板、隔板均有增加强度的梯形折筋,顶板采用角铁加强,水罐能承受0.1 MPa 的静水压力,经0.1 MPa 静水压强度试验,罐体两侧面不出现明显残余变形,整体防锈蚀处理

罐体固定

与底盘车架弹性连接

罐体设置

罐口:设DN100罐口1

溢流口:设DN40溢流口1







四、水系统

1、水泵

型号

CB10/30-XZ型低压车用消防泵

形式

常压离心式

额定流量

30L/s @1.0MPa

出口额定压力

1.0MPa

zui大吸深

7m

引水装置

自带滑片泵

引水时间

zui大吸深时35s







2、 管路系统

管道材质

无缝钢管

吸水管路

泵房后侧设一个DN100吸水口

注水管路

水罐左右两侧各设一个DN65注水口,泵房内设置1DN65水泵向罐内注水管路

出水管路

泵房左右两侧各设1DN80出水口,带截止阀和扪盖

冷却水管路

配有冷却取力器的冷却水管路及控制阀

五、灭火装置

1、车载水炮

型号

PS30W

制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

zui大仰/俯角

俯角-15°,仰角≥+60°

流量

30L/S

射程

55m







六、消防控制系统

控制面板主要包括驾驶室控制和泵室控制两部分

驾驶室内控制

水泵脱挂档、警灯警报、照明及信号装置控制等

泵室内控制

上装总电源开关、参数显示、状态显示



七、电气设备

附加电气

设独立电路

辅助照明

消防员室、水泵房及器材箱分别设有照明灯,操纵仪表板上设有照明、指示灯等

频闪灯

车身两侧安装红、蓝两色频闪灯

警示装置

长排全红警灯,安装在驾驶室顶部

警报器,其控制盒在驾驶员前下方

火场照明

上装后部安装35W消防探照灯1

八、表面处理

面漆

国产漆

颜色

车体外表面主色为RO3消防红

九、随车消防器材的布置和配备

1、器材布置

1

按照消防实战需要,根据消防操作程序,就近取放。

2

使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。

3

标示醒目,多人操作,互不干涉。
