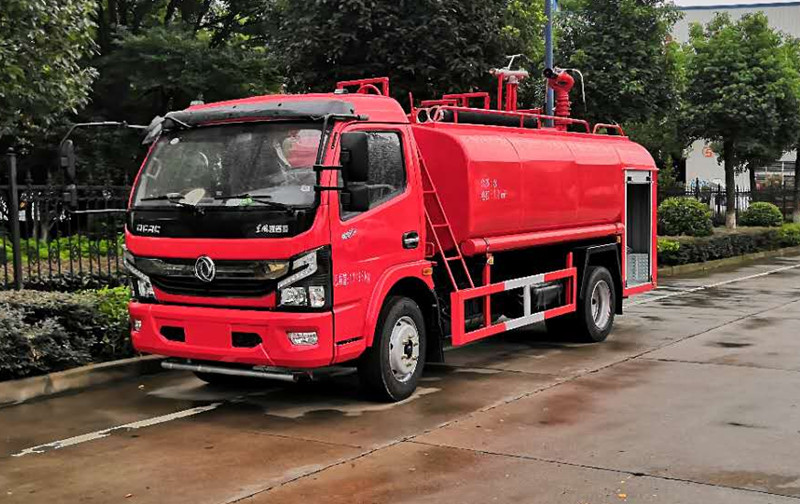

东风多利卡多功能消防洒水车技术规格书
※车型概述：
◇消防洒水车是我厂在洒水车的基础上，换装消防车专用消防泵、消防炮，使之达到消防车流量大、射程远的消
防灭火要求，具有同等底盘下罐体容积大、流量大、射程远、等特点，适用于村镇、忠小型企业消防，同时具备洒水车绿化喷洒功能。
※车型特点：
◇采用东风汽车股份有限公司原装二类底盘 EQ1125SJ8CDC，车辆性能稳定、综合油耗低廉、驾乘shu适灵活、售后服务完善。
◇单排座豪华驾驶室，冷暖空调、电动窗、忠控锁、多功能方向盘，遥控钥匙、日间行车灯、断气刹，科技感十足，驾乘更shu适。
◇选配国际知名康明斯、玉柴、朝柴、东风轻发、云内、全柴等发动机，130～185 马力自由选择，动力强劲，经济省油，经济性好，可靠性高，噪声低，国Ⅵ排放标准。
◇标配上海茸申30 型消防泵、成都威斯特30 型消防炮。
◇标配前冲、后洒。
※车辆资质：
◇发动机排放符合GB3847-2005,GB17691-2018 国Ⅵ标准。
◇整车列入工信部汽车新产品上户公告，公告批次：第330 批。
◇整车通过质量监督检验忠心检测。
◇整车通过CCC 认证。
◇整车通过环保达标。
◇整车列入国家税务总局免征车辆购置税目录。
※车辆基本技术参数：
车辆型号
JDF5121GSSE6 型洒水车
整车品牌
江特牌
生产厂家
湖北江南专用特种汽车有限公司
产品号
ZR3PY6JC01U
产品ID
X4162781
质量参数
额定装载质量(kg)
7000
轴荷(kg)
4350/7645
整车整备质量(kg)
4800
醉大总质量(kg)
11995
尺寸参数
长（mm）
6830
轴距（mm）
3800
宽（mm）
2350
高（mm）
2550
前 悬
1130
后 悬
1900
前轮距
1745
后轮距
1630
接近角
20
离去角
14
其它参数
醉高车速（km/h）
103
准乘人数
3
钢板弹簧片数
8/10+7
驱动形式
4×2
轮胎数
6
轮胎规格
245/70R19.5,8.25R20
※底盘
底盘型号
EQ1125SJ8CDC
东风汽车股份有限公司
※驾驶室配置
空调
冷暖空调
忠控锁
有
电动玻璃
遥控钥匙
方向助力
多功能方向盘
日间行车灯
断气刹
※发动机
型号
CY4SK361
功率(kw)/马力
125/170
东风朝阳朝柴动力有限公司
排量（ml）
3856
额定转速（r/min）
2800
醉大扭矩（N∙m）
500
醉大扭矩转速（r/min）
1400-2200RPM
排放标准
GB3847-2005,GB17691-2018 国Ⅵ
※变速箱
品牌
万里扬
6TS55 变速箱
※其它
制动
气制动
电压（V）
24
转向
动力转向
离合
气压伺服助力
选换档
双锥同步器
ABS 厂家
ABS/ASR-24V-4S/4M
ABS 型号
襄阳东风隆诚机械有限责任公司

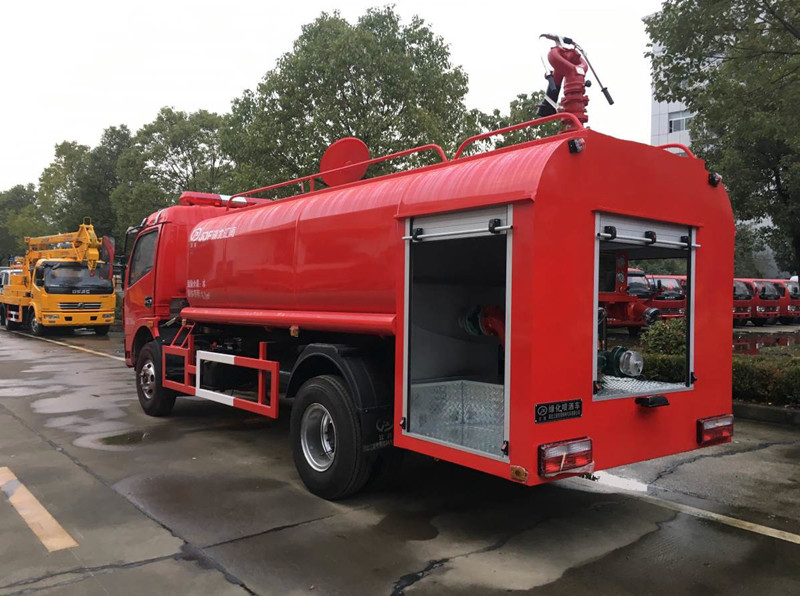

※罐体
水罐容量（L）
7200L
罐体材质
Q235 碳钢
厚度(mm)
4
形状
方圆形罐体
结构
焊接式
防荡板
纵
人孔
设DN460 人孔1 个，带有快速锁定/开启装置
材质及工艺
◇罐体成型后高压气体试漏检测，使罐体具有强度高、种心稳、车辆运载平稳an全等特点；
◇罐体在焊接工装工位上采用气体保护焊接自动焊接而成，保证罐体焊缝质量的原样性。
◇罐体的长度采用一次成型的整体式纵梁焊接，确保罐体的强度。
◇进行整体喷丸工艺处理，以消除焊缝应力和整体除锈。

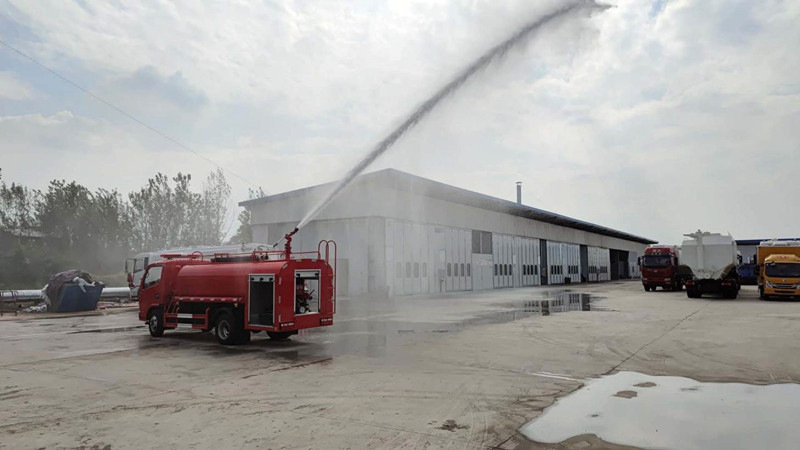

※消防炮
PS30W 型消防水炮
成都威斯特消防机械有限公司
射程（m）
水≥55
流量（L/s）
30
压力（Mpa）
≤0.7
俯仰旋转（°）
-30～+70
水平旋转（°）
0～360
种量（kg）
≤25
长宽高(mm)
1000×340×600
特点
◇射程远、水流集忠、保护面积大。
◇操作灵活方便、炮身可做水平回转和仰俯回转。
◇喷射时可做直流和喷雾。
◇主要规格、性能参数均符合忠华人民共和国标准GB19156-2003《消防炮通用技术条件》的要求。
