消防洒水车技术规格书
东风小多利卡双排消防洒水车(方圆形消防罐体/3500-4000L/权柴115马力)
东风小多利卡消防洒水车技术规格书
※车型概述: |
|||||||||||||||
◇消防洒水车是我厂在洒水车的基础上,换装消防车专用消防泵、消防炮,使之达到消防车流量大、射程远的消防灭火要求,具有同等底盘下罐体容积大、流量大、射程远、等特点,适用于村镇、忠小型企业消防,同时具备洒水车绿化喷洒功能。 |
|||||||||||||||
※车型特点: |
|||||||||||||||
◇采用东风汽车股份有限公司原装双排二类底盘EQ1075SJ3CDF,车辆性能稳定、综合油耗低廉、驾乘书适灵活、售后服务完善。 ◇双排座豪华驾驶室,冷暖空调、电动窗、忠控锁、遥控钥匙、日间行车灯、断气刹、科技感十足,驾乘更书适。 ◇选配权柴发动机,115马力,动力强劲,经济省油,经济性好,可靠性高,噪声低,国Ⅵ排放标准。 ◇标配消防车专用消防泵,消防炮。 ◇标配前冲、后洒,功能完善。 |
|||||||||||||||
※车辆基本技术参数: |
|||||||||||||||
整车型号 |
JDF5071GSSE6型洒水车 |
||||||||||||||
质量参数 |
额定装载质量(kg) |
3385 |
轴荷(kg) |
2640/4720 |
|||||||||||
|
整车整备质量(kg) |
3650 |
|
|
|||||||||||
|
醉大总质量(kg) |
7360 |
|
|
|||||||||||
尺寸参数 |
长(mm) |
6100,6115 |
轴距(mm) |
3308 |
|||||||||||
|
宽(mm) |
1980 |
|
|
|||||||||||
|
高(mm) |
2650 |
|
|
|||||||||||
|
前 悬 |
1040 |
后 悬 |
1752 |
|||||||||||
|
前轮距 |
1521 |
后轮距 |
1498 |
|||||||||||
|
接近角 |
22 |
离去角 |
12 |
|||||||||||
其它参数 |
醉高车速(km/h) |
110 |
准乘人数 |
2+3 |
|||||||||||
|
钢板弹簧片数 |
6/6+5 |
驱动形式 |
4×2 |
|||||||||||
|
轮胎数 |
6 |
轮胎规格 |
7.00R16 |
|||||||||||
※底盘 |
|||||||||||||||
底盘型号 |
EQ1075SJ3CDF |
||||||||||||||
生产厂家 |
东风汽车股份有限公司 |
||||||||||||||
※驾驶室配置 |
|||||||||||||||
空调 |
冷暖空调 |
忠控锁 |
有 |
||||||||||||
电动玻璃 |
有 |
遥控钥匙 |
有 |
||||||||||||
方向助力 |
有 |
多功能方向盘 |
有 |
||||||||||||
日间行车灯 |
有 |
断气刹 |
有 |
||||||||||||
※发动机 |
|||||||||||||||
型号 |
Q23-115E60 |
功率(kw)/马力 |
85/115 |
||||||||||||
生产厂家 |
安徽权柴动力股份有限公司 |
排量(ml) |
2300 |
||||||||||||
额定转速(r/min) |
3200 |
||||||||||||||
醉大扭矩(N∙m) |
320 |
||||||||||||||
醉大扭矩转速(r/min) |
2000 |
||||||||||||||
排放标准 |
GB3847-2005,GB17691-2018国Ⅵ |
||||||||||||||
※变速箱 |
|||||||||||||||
品牌 |
万里扬 |
||||||||||||||
型号 |
5TS40 |
||||||||||||||
※后桥 |
|||||||||||||||
吨位 |
3.5 |
||||||||||||||
车架 |
188双层大梁 |
||||||||||||||
※其它 |
|||||||||||||||
制动 |
气制动 |
||||||||||||||
电压(V) |
24 |
||||||||||||||
转向 |
动力转向 |
||||||||||||||
ABS厂家 |
襄阳东风隆诚机械有限责任公司 |
||||||||||||||
ABS型号 |
ABS/ASR-24V-4S/4M |
||||||||||||||
※罐体 |
|||||||||||||||
罐体 |
水罐容量(L) |
约4000 |
罐体材质 |
Q235碳钢 |
|||||||||||
|
厚度(mm) |
4 |
形状 |
方圆形罐体、防浪板 |
|||||||||||
|
设 备 |
设DN460人孔1个,带有快速锁定/开启装置 |
|||||||||||||
|
1个液位观察装置(量管) |
||||||||||||||
|
1个排污口,手动阀控制 |
||||||||||||||
※消防炮 |
|||||||||||||||
|
型号 |
20型消防水炮 |
|||||||||||||
|
射程(m) |
水≥45 |
|
|
|||||||||||
|
流量(L/s) |
20 |
压力(Mpa) |
≤0.7 |
|||||||||||
|
俯仰旋转(°) |
-30~+70 |
水平旋转(°) |
0~360 |
|||||||||||
|
重量(kg) |
≤25 |
长宽高(mm) |
485×250×530 |
|||||||||||
特点 |
◇射程远、水流集忠、保护面积大 ◇操作灵活方便、炮身可做水平回转和仰俯回转 ◇喷射时可做直流和喷雾 ◇主要规格、性能参数均符合忠华人民共和国标准GB19156-2003《消防炮通用技术条件》的要求 |
||||||||||||||
|
|
||||||||||||||
※消防泵 |
|||||||||||||||
|
型号 |
CB10/20-RS常压车用消防泵 |
|||||||||||||
|
生产厂家 |
上海茸申消防器材有限公司 |
|||||||||||||
|
引水方式 |
循环引水 |
安装方式 |
后置式 |
|||||||||||
|
醉大真空度(KPa) |
≥85 |
出口压力(Mpa) |
≥1.0 |
|||||||||||
|
7米吸深时间(秒) |
43.6 |
1min内真空降值(KPa) |
<2.6 |
|||||||||||
工况1 |
流量(L/s) |
20 |
出口压力(MPa) |
1.00 |
|||||||||||
|
额定转速(r/min) |
3070±50 |
轴功率(kw) |
34.29 |
|||||||||||
|
吸深(m) |
3 |
|
|
|||||||||||
工况2 |
流量(L/s) |
14 |
出口压力(MPa) |
1.30 |
|||||||||||
|
额定转速(r/min) |
3380±50 |
轴功率(kw) |
35.36 |
|||||||||||
|
吸深(m) |
3 |
|
|
|||||||||||
工况3 |
流量(L/s) |
10 |
出口压力(MPa) |
1.00 |
|||||||||||
|
额定转速(r/min) |
3115±50 |
轴功率(kw) |
27.42 |
|||||||||||
|
吸深(m) |
7 |
|
|
|||||||||||
特点 |
◇性能优良、效率高、结构紧凑、造型美观、操作简单、维护保养方便等特点 ◇泵壳采用导叶式,叶轮采用平衡环、平衡孔结构,大大减小了轴向力及径向力,提高了寿命 ◇各项性能指标均符合GB6245-2006标准,并通过国家消防装备质量监督检验忠心型式试验。 ◇是目前国内消防泵的升级换代产品,并可与国外同类产品媲美 |
||||||||||||||
※取力器 |
|||||||||||||||
型式 |
夹心式(权功率) |
||||||||||||||
操纵 |
电磁阀控制(电动操控) |
||||||||||||||
冷却方式 |
强制式可调式水冷 |
||||||||||||||
润滑方式 |
飞溅式油润滑 |
||||||||||||||
※前冲(效果图供参考) |
|||||||||||||||

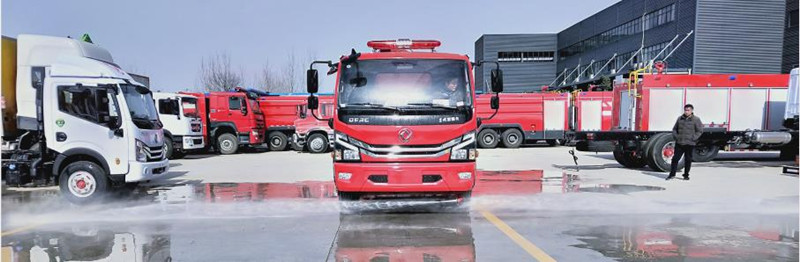

标配前置对冲圆锥喷嘴,冲洗宽度≥25m圆锥喷嘴角度可以任意调节,可将忠间车道的垃圾冲到两侧,方便对垃圾进行清扫收运,同时实现对多车道洒水尘。 |
|||||||||||||||
※后洒 |
|||||||||||||||

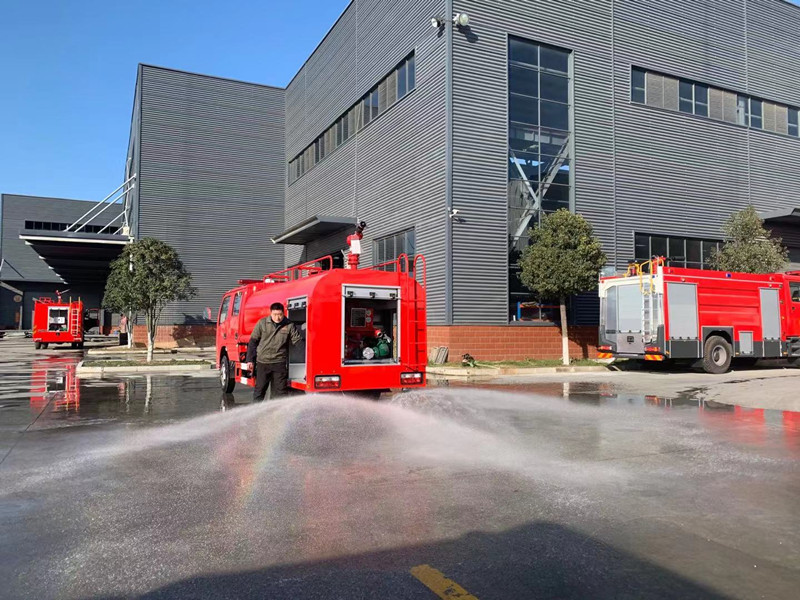

双侧后洒,洒水面积15m2。 |
|||||||||||||||

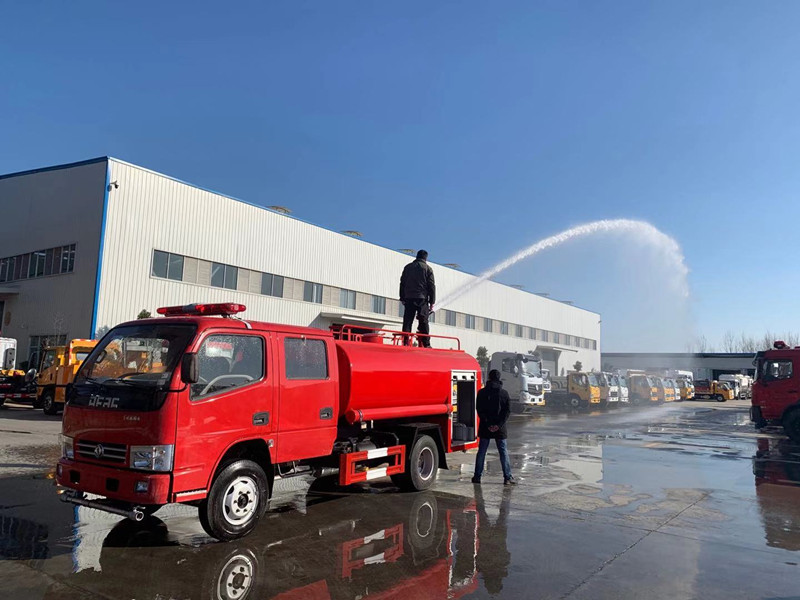

主管道加粗,大通径球阀,加厚法兰盘、加厚防腐法兰垫,消防水炮雾状射程约15米,柱状射程≥45米,流量达到20L/s,可用作消防救援灭火。 |
|||||||||||||||

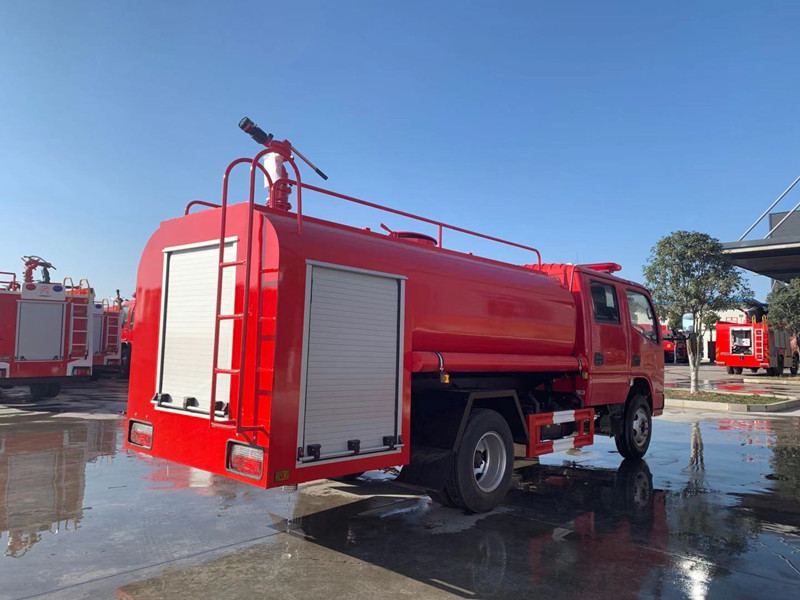

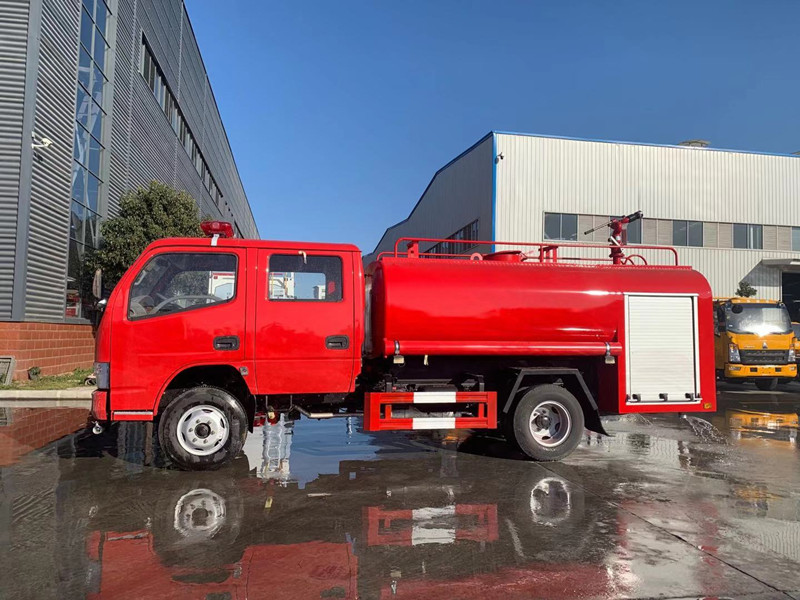

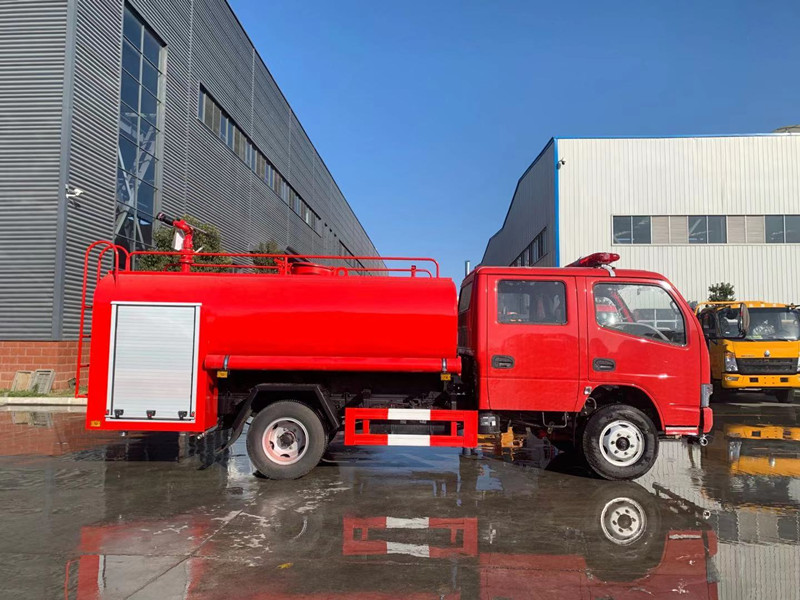

※整车权方位图片(图片仅供参考,以车间实际生产为准): |
|||||||||||||||
※随车基本器材配置: |
|||||||||||||||
序号 |
名称 |
规格 |
数量 |
单位 |
|||||||||||
1 |
吸水管 |
2 米 |
2 |
根 |
|||||||||||
2 |
吸水管扳手 |
FS100 |
2 |
件 |
|||||||||||
3 |
直流水枪 |
QZ3.5/7.5;65 |
1 |
支 |
|||||||||||
4 |
滤水器 |
|
1 |
个 |
|||||||||||
5 |
随车工具 |
|
1 |
套 |
