整车要求

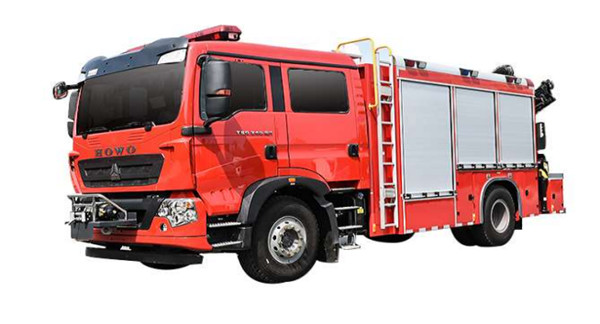

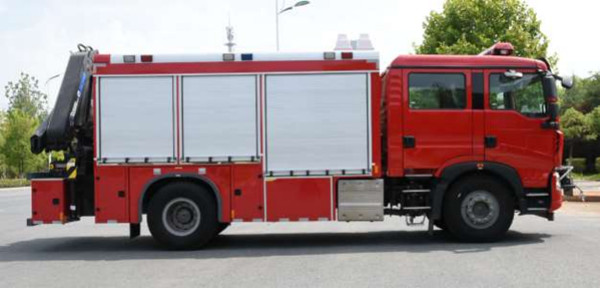

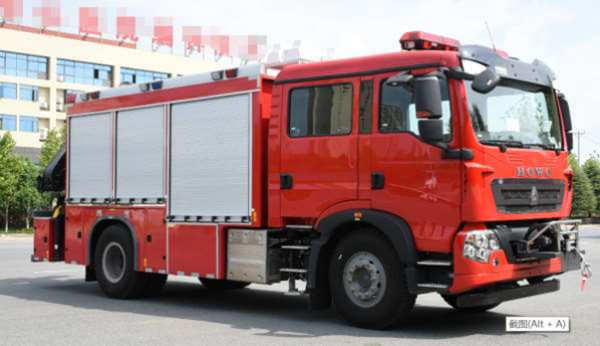

我公司生产的 T5G 抢险救援消防车采用中国重汽集团济南卡车股份有限公司生产 的 ZZ5207TXFV471GF5 型二类汽车底盘，原装双排座驾驶室，可载含驾驶员在内的乘员
6 人，该车驾乘舒适轻便。车辆配备 24V 电动牵引绞盘,可牵引 7 吨左右物品；器材箱 内安装有大功率发电机组，并可按客户需求搭建各种抢险救援用器材框架、托板。车 顶还配有升降照明系统,起升离地高度可达 8m,配备 4 盏功率 1000W 照明灯。车辆选装 自动充电脱落装置，保证车辆应急启动。车后配有液压起重机，最大可起吊 5000kg 物 品。
二、 整车主要参数
外廓尺寸： 9000x2530x3600mm
最大总质量： 13450kg
最高车速： 95km/h
吊机参数： 最大吊重： 5000kg，最大工作幅度： 8.3m，
前置绞盘参数： 最大拉力： 70KN，驱动型式：电动
升降照明灯参数： 最大离地高度：≥8m
接近角/离去角： 19/12o
三、 底盘主要参数
型 号： ZZ5207TXFV471GF5 重汽 HOWO 国Ⅵ底盘
驱动型式： 4×2
轴 距： 4700mm
最高车速： 101km/h
发动机型号： MC07H.35-60
额定功率： 251kW
总 质 量： 20100kg
四、 驾驶室
结 构： 平头、四开门原装双排驾驶室， 液压翻转机构， 后排座位加装 4 具空
气呼吸器支架。
座位设置：前排 2 人(含驾驶员位置) +后排 4 人
设 备：除原车设备外，100W 警报器、取力器控制开关及警灯控制盒，标志
灯，示廓灯开关。
五、 器材箱结构
材 质： 骨架及外
蒙皮为优质碳钢； 内蒙
板为氧化铝合金花纹板
粘结结构。
结 构： 器材箱体
为密封箱式结构， 外部
采用骨架焊接； 内部蒙皮为 1.2mm 铝合金小米花纹铝
板。 器材箱内部骨架按器材规格尺寸分层设置。器材箱
左右各三扇铝合金卷帘门，下设防滑翻转踏板。
爬 梯： 安装在器材箱尾部，上下快捷方便， 配有
不锈钢扶手。
卷帘门： 器材箱左右两侧分别装有三扇合金卷帘
门。
取放机构：根据消防部队所需的器材进行设计布
置，可采用立式抽拉板、立式旋转柜、平面拖板、推拉
抽屉等形式，保证快捷取放器材、推拉轻便、锁止可
靠。
六、 翻转踏板
材 质: 骨架为优质碳钢矩管；
结 构： 采用专用弹簧绞链和门止口双重锁定，安全
可靠。
七、 表面油漆
面 漆： 国产漆
颜 色： 驾驶室和车体消防红色(GB3181 R03 大红)，底盘架为黑色，挡泥板、保险 杠为灰色 。车身四周粘贴反光标识。
八、 牵引绞盘系统
型 号： FEW16500 24V
驱动形式： 直流电动
最大拉力： 74.8KN
钢丝尺寸： 11.5mmx36
重 量： 62kg
外形尺寸： 639mmx214mmx214mm
安装位置：位于车头前部
九、 升降照明系统
9.1 系统组成
照明系统： 云台 1 只(可自动复位)、主照明灯 4 只
控制系统： 电器控制箱 1 个、无线遥控器 1 只、手持控制器 1
升降桅杆系统： 气动升降杆 1 根(铝
合金材质)、控制电磁阀 1 套
发电机系统： 发电功率不小于 10.5KW
发电机系统一套
9.2 主要技术参数
发电机功率： 10.5KW
发电机频率:50HZ
发电机电压： 220V/380V
主灯功率： 1000Wx4
主灯工作电压：AC220V
升降杆工作气压：＜0.5MPa
最大离地高度： ≥8m
云台工作电压： 24V
旋转角度： 水平 380o 、俯仰 355o
上升时间： ≤80s
下降时间: ≤80s
水平回转时间： ≤30s
俯仰时间： ≤30s
控制箱输入电压： AC380V
抗风等级： 8 级

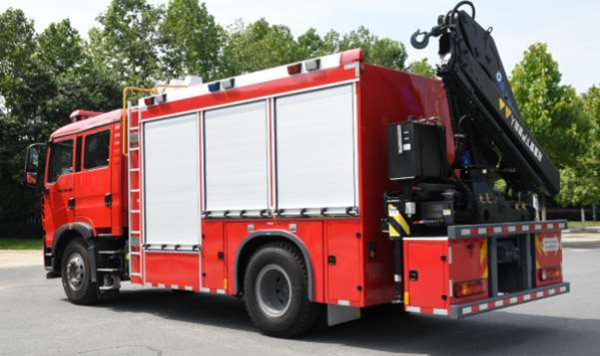

十、 随车吊系统
型 号： SQZ105
最大吊重： 5000kg
最大起升力矩：10.5 T.M
最大工作幅度： 8.3m
液压系统最大流量： 25L/min
液压系统额定压力： 28MPa
回转角度： 360o 全回转
安装位置： 位于车辆尾部
最大工作高度： 10.3m
安装形式： 后置式
十一、 附加电路系统
※ 驾驶室顶部配备 1.6 米长排豪华红红 LED 警灯。
※ 车辆左前部安装高强度铝合金梯架。
※ 车辆两侧上方各配有 3 只红蓝爆闪灯、 3 只侧照明灯， 下方安装安全 标志灯和侧回复反射器(组合式) ，配有前、后示廓灯， 两侧各一只 转向灯，乘员室、器材箱内均装有照明灯，并符合 GB4785 规定。
※ 警报器功率为 100W；警报器、警灯、爆闪灯电路为独立式附加电路， 控制器件安装在驾驶室内。
十二、 总体技术要求
1、所有结构件均用二氧化碳保护焊接， 牢固、平整、 光洁、 无虚焊。防 锈、防腐应符合有关规定；2、整车性能符合 GB7956.1、GB7956.14 等相关法规的要求；
3、消防车标记符合 GB7258-2017《机动车运行安全技术条件》。
4、消防车外部照明和信号装置符合 GB4785-2019 《汽车及挂车外部照明和 信号装置的安装规定》。
5、消防车后下防护符合 GB11567《汽车及挂车侧面和后下部防护要求》。
6、整车外观符合 XF39-2016 规定;外廓尺寸、轴荷及质量限值符合 GB1589-
2016 有关规定。
7、所有操作开关、仪表、器材及车辆均有符合规范的铭牌标志。
十三、 器材布置要求及配置标准
后排乘员室座位靠背后安装 4 套 AT 式空呼器托架，战斗员下车前即可配带好空
气呼吸器。
器材箱选配铝合金翻转器材竖托架、使各种器材放置合理，空间利用率>80%。
使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。
按战斗编成和战斗展开设计器材集成；在地面或踏板上 2 个动作内取用相
应器材.
按使用逻辑关系和使用频率放置器材；
十四、 随车文件
