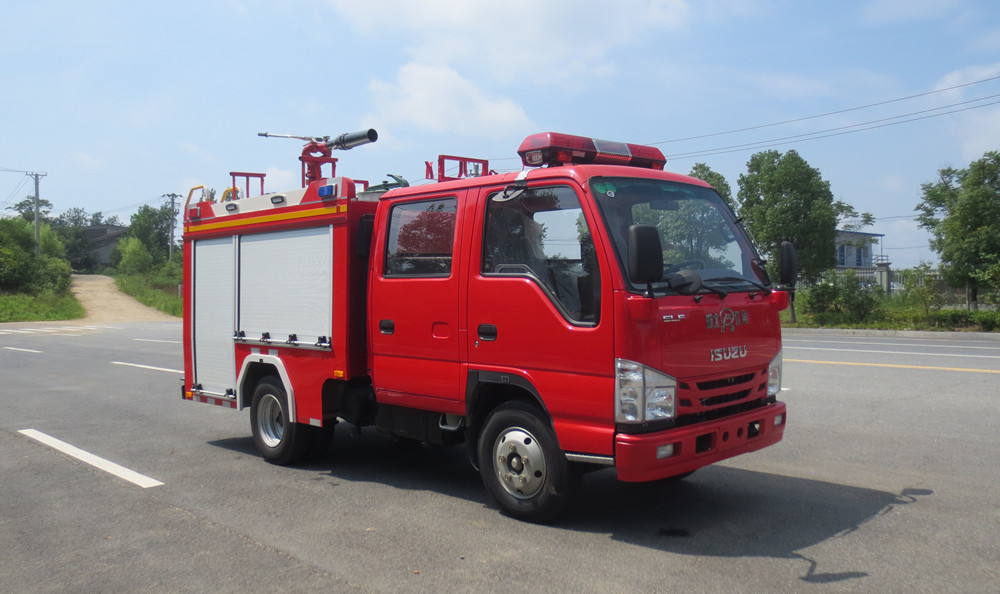

J5040GXFPM10/Q6型泡沫消防车，采用庆铃QL1040BUFWY底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+3人,该车为内仓罐结构，车身前部为水罐+器材箱，后部为泵房。载液罐体为忧质碳钢，与底盘采用弹性连接，载水450kg，载泡沫200kg（容积zui大可做1700kg），装备了上海雄真消防设备有限公司生产CB10/30-XZ型消防泵，额定流量30L/S，车顶安装成都威斯特消防机械有限公司生产的PL24型车用消防炮。该车zui大的特点是机动灵活、操控性好、维修简便。可广泛应用于、厂矿企业及社区、码头等场所，扑救一般物质火灾。

整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过国家消防装备质量监督检验忠心检测（报告编号：zb201930327）并已列入工信部汽车新产品公告，CCCF正在申报中。

外廓尺寸

5490×1960×2940mm

zui大总质量

4360kg

载液量

水：450kg；泡沫：200kg

zui高车速

95km/h

消防泵额定流量

30L/s  1.0MPa

消防炮额定流量

24L/s  1.0MPa

消防炮射程

水≥45m，水和泡沫≥40m

比功率

88/4.36=20.18

接近角/离去角

24°/16°

型号

QL1040BUFWY

制造商

庆铃五十铃(重庆)发动机有限公司

发动机额定功率

88kw

发动机排量

2999ml

发动机排放标准

GB17691-2018国Ⅵ

驱动形式

4×2

轴距

2765mm

zui大允许总重

4495kg

zui小转弯半径

≤6m

变速箱

手动

取力器

YTQ200

结构

平头、四门，原装双排

司乘人员数

2+3人

驾驶员位置

左置

设备

原车仪表板处设置消防操作仪表板及警灯控制盒，加装

1、 警报器；

2、 取力器控制开关及指示灯；

3、 附加电源开关；

总体布置

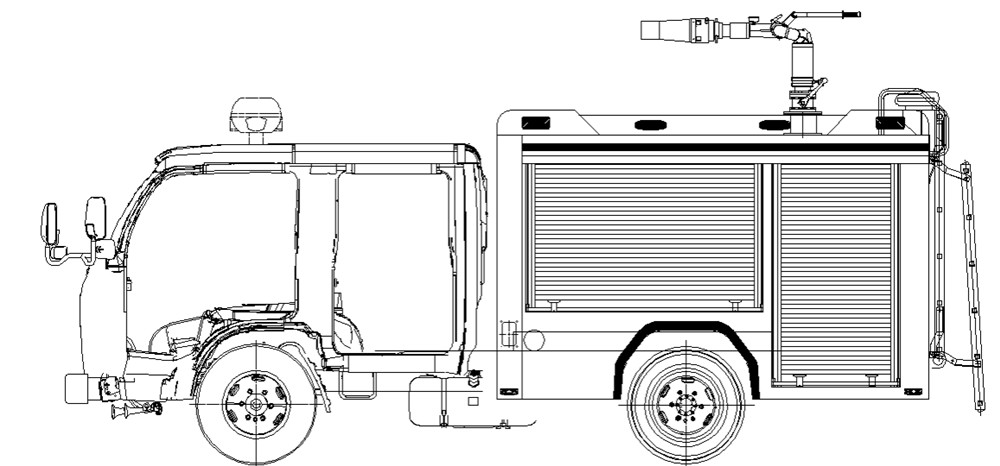

整车由消防员乘员室和车身两大部分组成，车身布置采用整体框架式结构，内藏水罐，两边为器材箱，后部为水泵房，罐体为平行长方体厢式容罐。

结构

主框架结构采用忧质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。

器材箱

器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。

泵房

泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材

保温位置：

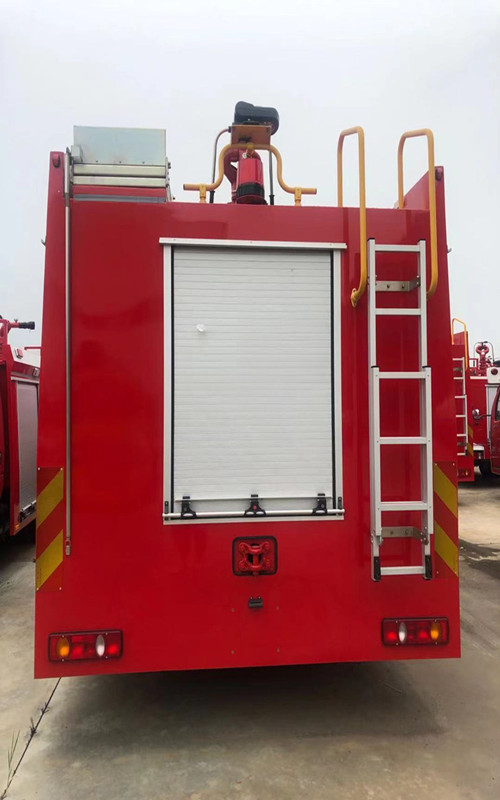

后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。

2、容罐

容量

水：450kg 泡沫：200kg（容积zui大可做1700kg）

材质

忧质碳钢，厚度为3mm

罐体固定

与底盘车架弹性连接

罐体设置

人孔：设DN460人孔2个，带有快速锁定/开启装置

溢流口：设DN65溢流口2个

放余水口：设2个DN40水罐放余水口，配球阀

注水口：在水罐左右两侧各接1只DN65接口

进出水口：设1个水罐到水泵进水管，DN100阀门，1个泡沫罐到水泵进水管，DN40阀门可气动、手动控制，设1个水泵至水罐充水管，DN65阀门，可气动、手动控制

型号

CB10/30-XZ型低压车用消防泵

形式

常压离心式

额定流量

30L/s @1.0MPa

出口额定压力

1.0MPa

zui大吸深

7m

引水装置

自带滑片泵

引水时间

zui大吸深时≤35s

管道材质

忧质无缝钢管

吸水管路

泵房后侧设一个DN100吸水口

注水管路

水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路

出水管路

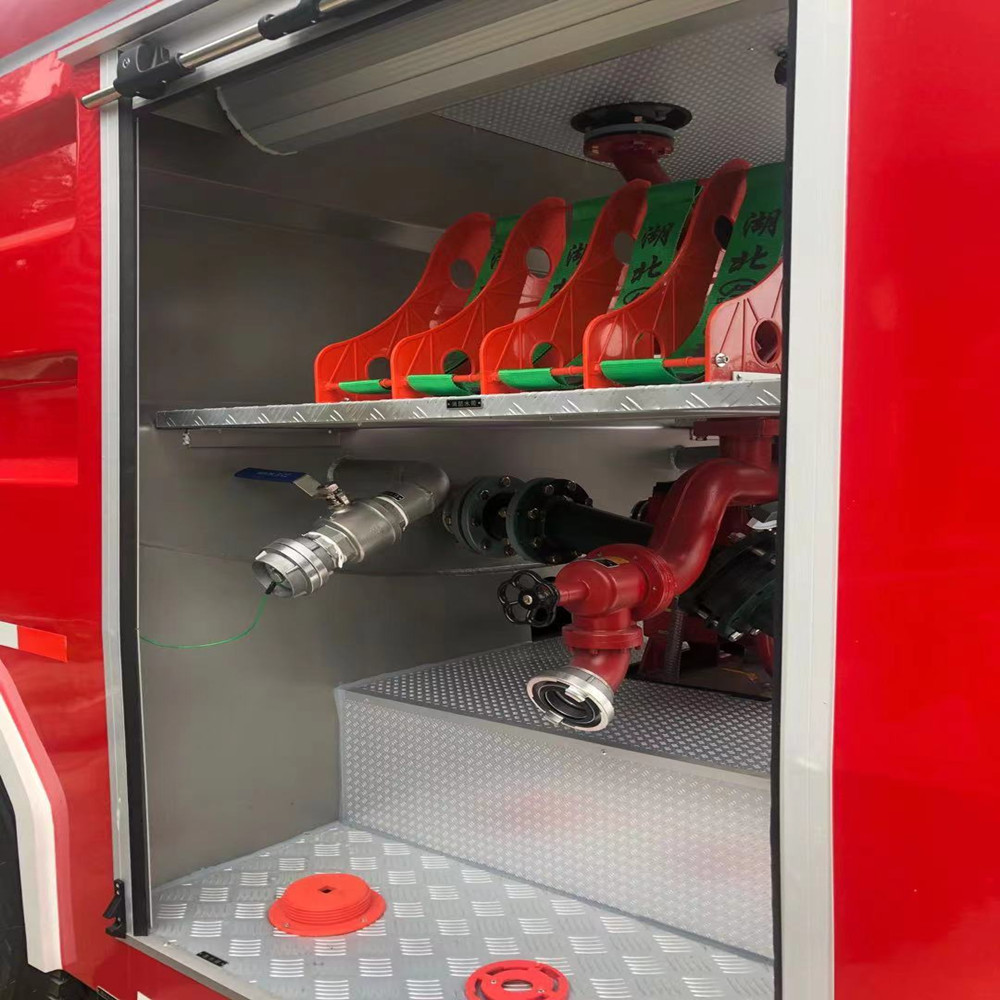

泵房左右两侧各设1个DN80出水口，带截止阀和扪盖

冷却水管路

型号

PL24

制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

zui大仰/俯角

俯角≤-15°，仰角≥+45°

流量

24L/S

射程

水：≥45m；水和泡沫≥40m

驾驶室内控制

水泵脱挂档、警灯警报、照明及信号装置控制等

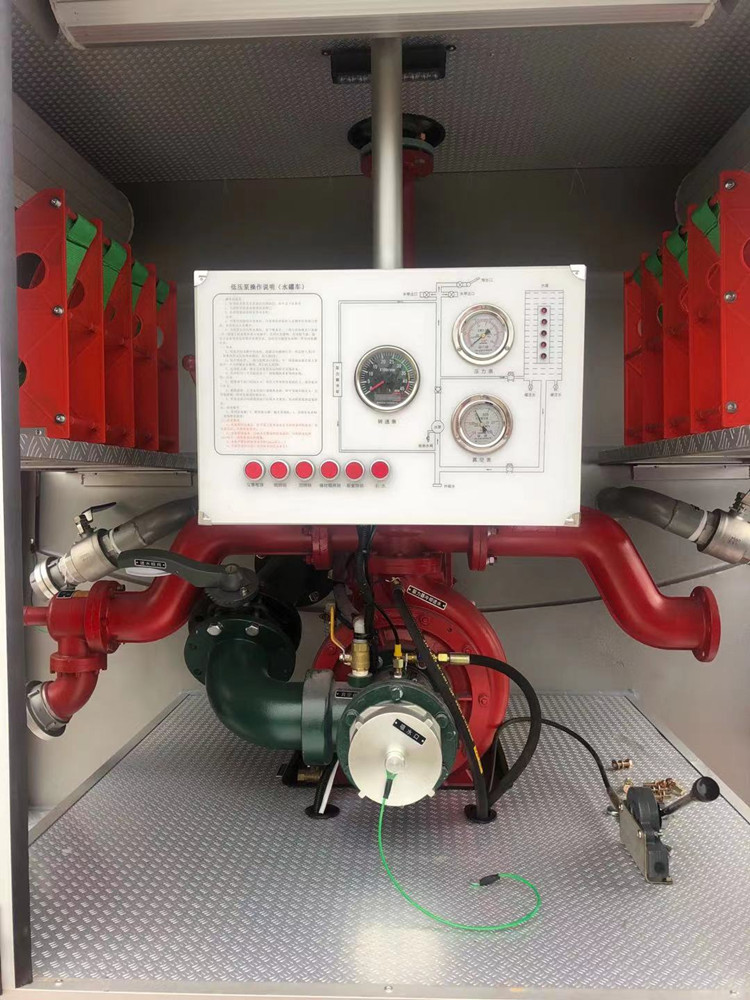

泵室内控制

上装总电源开关、参数显示、状态显示

附加电气

设独立电路

辅助照明

消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等

频闪灯

车身两侧安装红、蓝两色频闪灯

警示装置

长排全红警灯，安装在驾驶室顶部

警报器，其控制盒在驾驶员前下方

火场照明

上装后部安装35W消防探照灯1个

面漆

忧质国产漆

颜色

车体外表面主色为RO3消防红
