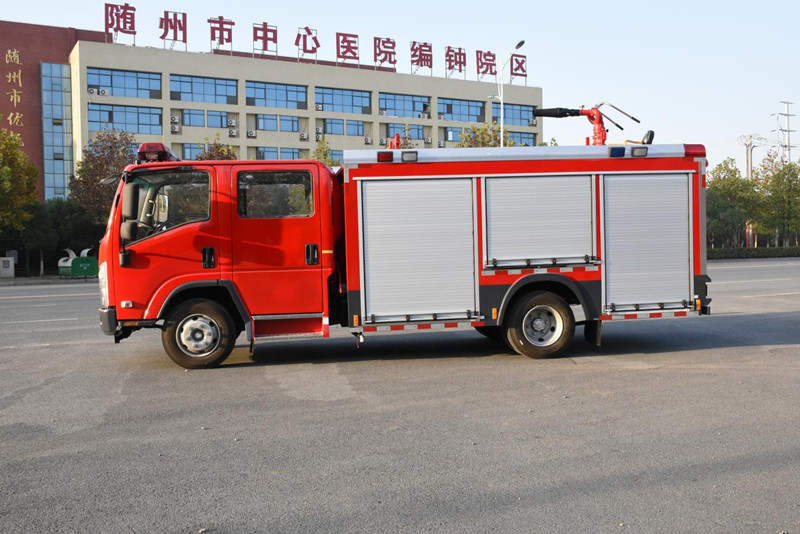

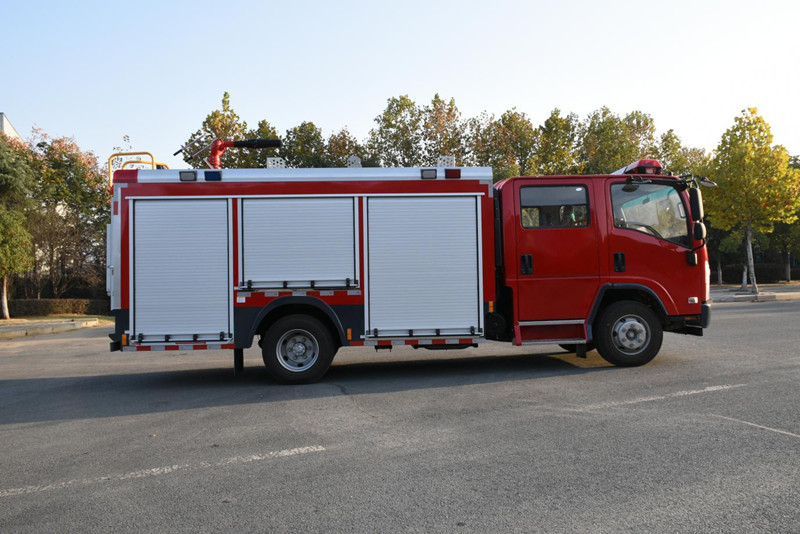

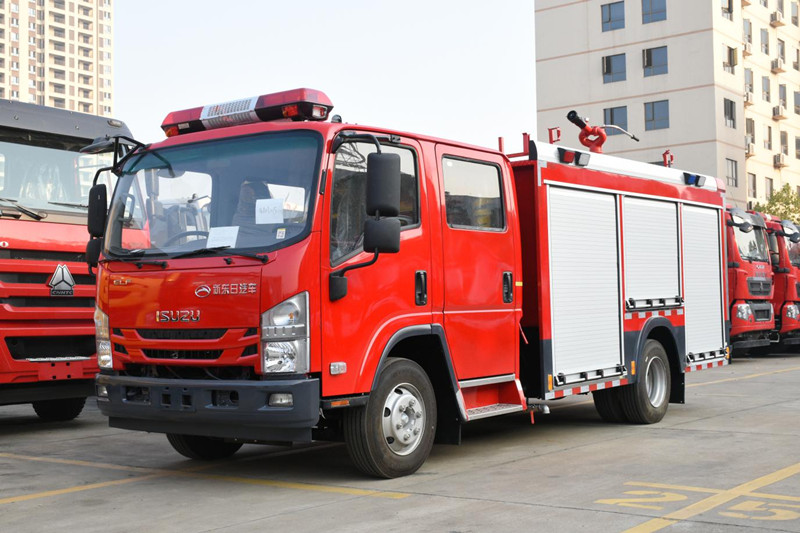

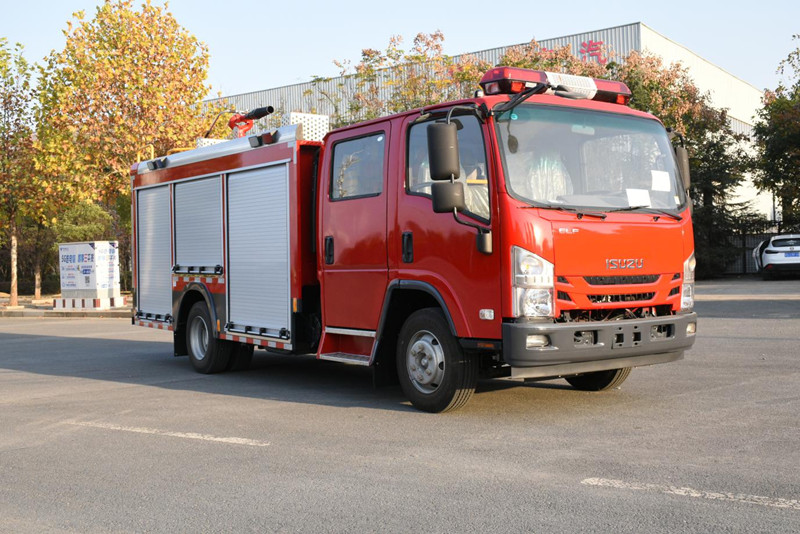

五十铃700P水罐消防车
(五十铃QL1110ANKAY型底盘)
技
术
规
格
书
一、整车要求
五十铃700P水罐消防车是由二类汽车底盘、罐体、水泵、管路、仪表电路系统等部件组成,该车装配铝合金后爬梯(可拆卸),泵房在整车尾部,罐体为钢板焊接式,载液量4.0方,水罐材质为优质碳钢板,水罐内部做防腐处理。该车装备CB10/40消防泵,PS8/40W消防炮。
二、整车主要参数
外廓尺寸:6980x2250x3100mm
最大总质量:9900kg
载液量:4000L
最高车速:90km/h
水泵额定流量:40L/s@1.0MPa
消防炮额定流量:40L/s@0.8MPa
消防炮射程:≥60m
接近角/离去角:20°/ 14°
三、底盘主要参数
型 号:QL1110ANKAY 五十铃700P国Ⅵ底盘
驱动型式:4×2
轴 距:3815mm
最高车速:110km/h
发动机型号:4HK1-TCG61
额定功率:139KW
排 量:5193ml
总 质 量:10550kg
四、驾驶室
结 构:平头、四开门双排驾驶室,后排座位选装3具空气呼吸器托架。
座位设置:前排3人(含驾驶员)+后排3人
设 备:除原车设备外,加装有100W警报器、取力器控制开关及警灯控制盒。
五、容罐
容 量:水4000L
材 质:水罐采用优质碳钢板,罐体内部进行腐处理,泡沫罐采用优质不锈钢板,水罐底板4mm碳钢板,水罐侧板及封板3mm碳钢板,水罐顶板3mm碳钢花纹板。
结 构:钢板焊接式,内设防荡板
设 备: 2 1个人口盖,带有快速锁紧及开启装置
21个液位指示计
2 1个排污口,手动阀控制
2 1个溢流装置
技术要求:符合XF39《消防车消防要求和试验方法 》的有关规定
六、消防泵
型 号:CB10/40 常压消防泵
流 量:40L/s
压 力:1.0Mpa
最大吸深:7m
引水时间:≤35s
真空泵形式:活塞式
安装形式:后置式
七、管路系统
罐体管路材质为优质无缝钢管,通过法兰与各部件连接。
罐出水管路:设有1个DN125的罐出水管路,水由罐体进入消防泵,装有1只DN125手动蝶阀,通过DN125挠性接头连接水罐与消防泵。
外进水管路:消防泵后部有一个外进水口,外接125吸水管,内扣式管牙接口;
出水管路: ※ 消防泵左右各有1个DN80的常压出水口;
※ 1个DN80的炮管路,采用DN80挠性接头,用DN65炮球阀控制。
注水管路: ※ 2个DN65管路(外注水)位于前器材箱内部两侧;
※ 1个DN65罐注水管路,可通过消防泵直接向罐内注水;
放余水管路:为保护水泵及各球阀,在管路的最低处加装放余水阀。
冷却水管路:为使取力器在工作中应付各种复杂情况,配有冷却水管路及不锈钢球阀。
八、取力器
型 式:夹心式(全功率)
操 纵:电磁阀控制(电动操控)
冷却方式:强制可调式水冷
润滑方式:飞溅式油润滑
九、消防炮
型 号:PS8/40W
流 量:40L/s
射 程:≥60 m
压 力:0.8MPa
回转角度:水平360°,俯仰-45°~70°
十、器材箱
材 质:骨架为优质型钢;蒙板为氧化铝合金花纹板粘结结构。
结 构:全钢框架焊接结构,车身左右各有3扇铝合金卷帘门,后泵房后侧1扇铝合金卷帘门,轻便可靠、噪声小。
器材布置原则
v 按战斗编成和战斗展开设计器材集成;
v 按人体工程学原理设计各种器材托架;
v 按使用逻辑关系和使用频率放置器材;
v 站在地面或踏板上2个动作内取用任何器材。
十一、电器系统
※ 驾驶室顶部配备1.4米长排豪华红红LED警灯。
※ 整车后顶部安装50W LED消防探照灯1个,360度遥控转动。
※ 车辆尾部安装可折叠式爬梯。
※ 车辆两侧上方各配有2个红蓝爆闪灯及2个侧照明灯,下方安装安全标志灯和侧回复反射器(组合式),配有前、后示廓灯,两侧各一只转向灯,器材箱、泵房内均装有照明灯,并符合GB4785规定。
※ 警报器功率为100W;警报器、警灯、爆闪灯电路为独立式附加电路,控制器件安装在驾驶室内。
※ 附加仪表、开关集中布置在控制面板上,利于操作。仪表板上装有:压力表、液位计、电源总开关及器材箱灯开关等。
十二、总体技术要求
1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志;
2、 整车性能符合GB7956的规定;
3、 液罐质量符合XF39的规定;
4、 整车外观美观大方,平整度符合XF39的规定;
5、 所有粘接平整牢固,符合企标规定。
6、 所有焊接牢固、焊后打磨光整。
十三、随车文件
1) 底盘使用说明书 7)底盘号码拓印件
2) 底盘维修手册 8)消防车使用说明书
3) 底盘质量保修卡 9)消防车消防器材清单
4) 底盘合格证 10)消防车合格证
5) 随车工具清单 11)消防车跟踪服务卡
6) 发动机号码拓印件 12)消防车交接清单
十四、器材配置
40常压水罐消防车
器材标准配置表——内扣式
类别
|
序号
|
名 称
|
规 格
|
数量
|
单位
|
备 注
|
随 车
技 术
文 件
|
1
|
消防车使用说明书
|
|
1
|
本
|
|
2
|
消防车器材配置表
|
|
1
|
单
|
|
3
|
汽车底盘使用说明书
|
|
1
|
本
|
|
4
|
汽车底盘合格证
|
|
1
|
单
|
|
5
|
消防泵使用说明书
|
|
1
|
本
|
|
6
|
随车附件(工具)
|
|
1
|
套
|
原底盘随车附件、工具
|
灭 火
装 备
|
1
|
吸水管
|
125×2米
|
4
|
根
|
内扣式
|
2
|
滤水器
|
FLF125
|
1
|
件
|
内扣式
|
3
|
分水器
|
FII80/65×2-1.6
|
1
|
件
|
内扣式
|
4
|
集水器
|
JII125/65×2-1.0
|
1
|
件
|
内扣式
|
5
|
水带
|
13-65-20
|
6
|
盘
|
低压;内扣式
|
6
|
水带
|
13-80-20
|
4
|
盘
|
低压;内扣式
|
7
|
水带
|
13-65-5
|
1
|
盘
|
内扣式(外注水用)
|
8
|
异径接口
|
KJ65/80
|
1
|
件
|
内扣式
|
9
|
水带包布
|
DT-SB
|
4
|
件
|
|
10
|
护带桥
|
长570
|
2
|
副
|
|
11
|
水带挂钩
|
|
4
|
件
|
|
12
|
地上消火栓扳手
|
QT-DS1;长370
|
1
|
件
|
|
13
|
地下消火栓扳手
|
长970
|
1
|
件
|
|
14
|
吸水管扳手
|
FS125
|
2
|
件
|
|
15
|
直流开关水枪
|
QZG3.5/7.5;65
|
1
|
支
|
低压;内扣式
|
16
|
多用水枪
|
QDH6.0/8;65
|
1
|
支
|
低压;内扣式
|
破 拆
救 生
工 具
|
1
|
灭火器
|
3㎏/ABC
|
1
|
具
|
|
2
|
铁锹
|
长860/1050
|
1
|
件
|
|
3
|
铁铤
|
长900
|
1
|
件
|
|
4
|
消防腰斧
|
GF-285;长285
|
1
|
件
|
|
5
|
消防平斧
|
QTF-PF;长810
|
1
|
件
|
|
6
|
丁字镐
|
QTF-DG;长700/900
|
1
|
件
|
|
7
|
橡皮锤
|
|
1
|
件
|
|
说 明
|
1、凡未列入该配置表中其他器材、部件均为用户要求选配。
2、发车时销售员应将提车单与此表一并到仓库办理器材配置领取手续。
|
