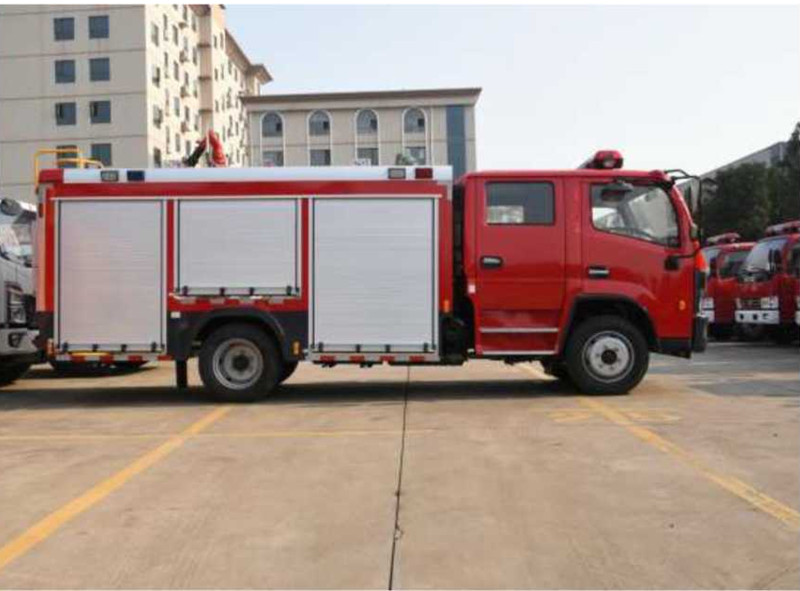

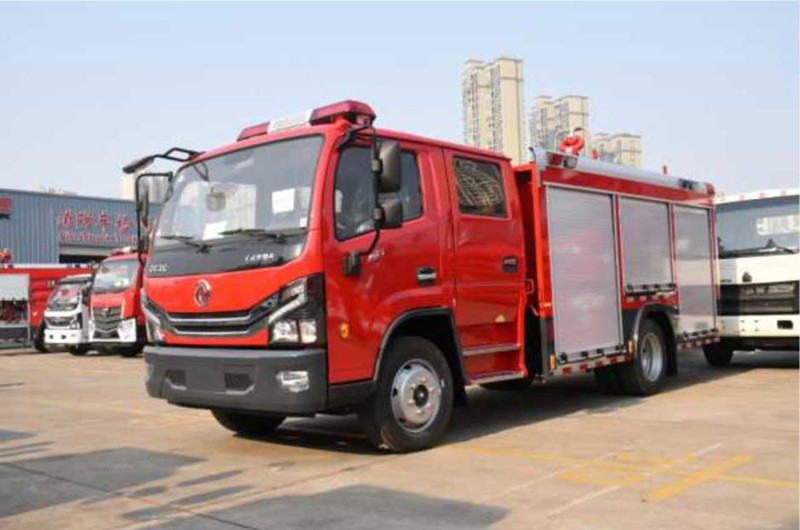

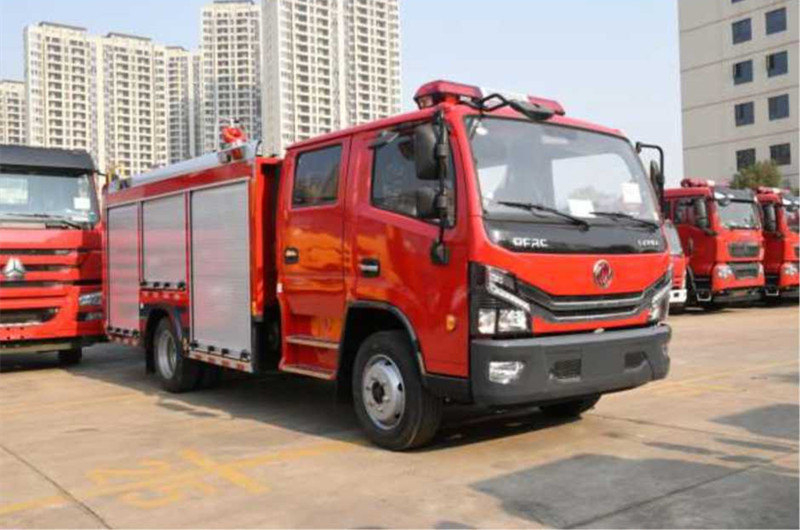

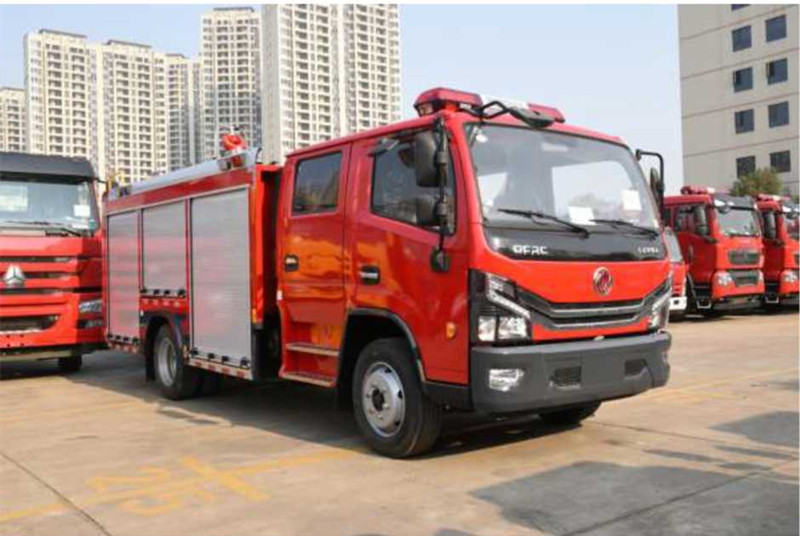

东风多利卡水罐消防车
一、整车要求
多利卡水罐消防车是由二类汽车底盘、罐体、水泵、管路、仪表电路系统等部件组 成,该车装配铝合金后爬梯(可拆卸),泵房在整车尾部,罐体为钢板焊接式,水罐材 质为优质碳钢板,罐体内部做防腐处理,载水4.0方。该车装备的CB10/30消防泵,PS30W消防炮。
二,整车主要参数
外廓尺寸:7050x2270x3100mm
最大总质量:10200kg
额定载质量:4150kg
整备质量:5600kg载液量:4000L
最高车速:100km/h
水泵额定流量:30L/s@1.0MPa
消防炮额定流量:30L/s 1.0MPa
消防炮射程:55 m
接近角/离去角:21° /12°
三、 底盘主要参数
型 号:EQ1125SJ8CDC东风多利卡国VI底盘
驱动型式:4X2
轴 距:3800mm
最高车速:103km/h
发动机型号:YCY30615-60
额定功率:121KW
总质量:11995kg
四, 驾驶室
结 构:平头、四开门双排驾驶室,后排座位安装3具空气呼吸器托架。
座位设置:前排3人(含驾驶员)+后排3人
设备:除原车设备外,加装有100W警报器、取力器控制开关及警灯控制盒。
五,容罐
容 量:水4000L
材 质:水罐采用优质碳钢板,罐体内部进行腐处
理,水罐底板4mm碳钢板,水罐侧板及封板3mm碳钢 板,水罐顶板3mm碳钢花纹板;
结 构:钢板焊接式,内设防荡板
设 备:◊1个人口盖,带有快速锁紧及开启装置
◊ 1个液位指示计
◊ 1个排污口,手动阀控制
◊ 1个溢流装置
◊ 1个呼吸阀口
技术要求:符合XF39《消防车消防要求和试验方法》的有关规定
六、消防泵
型 号:CB10/30常压消防泵
流 量:低压 30L/s
压 力:1.0Mpa
最大吸深:7m
引水时间:≤35s
真空泵形式:活塞式
安装形式:后置式
七、管路系统
罐体管路材质为优质无缝钢管,通过法兰与各 部件连接。
罐出水管路:设有1个DN100的罐出水管路,水 由罐体进入消防泵,装有1只DN100 手动蝶阀,通过DN100挠性接头连接 水罐与消防泵。
外进水管路:消防泵后部有一个外进水口,外接
100吸水管,螺纹式管牙接口(KA100扪盖密封);出水管路:淤消防泵左右各有1个DN80的常压出水口;
淤1个DN80的炮管路,采用DN80挠性接头,用DN65炮球阀控制。
注水管路:淤2个DN65管路(外注水)位于泵房内左右两侧;
淤1个DN65罐注水管路,可通过消防泵直接向罐内注水;
放余水管路:为保护水泵及各球阀,在管路的最低处加装放余水阀。
冷却水管路:为使取力器在工作中应付各种复杂情况,配有冷却水管路及不锈钢球阀。
九、 取力器
型 式:夹心式(全功率)
操 纵:电磁阀控制(电动操控)
冷却方式:强制可调式水冷
润滑方式:飞溅式油润滑
十、消防炮
型 号:PS30W
流 量:30L/s
射 程:>55 m
压 力:0.8MPa
回转角度:水平360°,俯仰-45°〜70°
十一,器材箱
材 质:骨架为优质型钢;蒙板为氧化铝合金花纹板粘结结构。
结 构:全钢框架焊接结构,车身左右侧各3扇铝合金卷帘门,后泵房后侧1扇铝
合金卷帘门,轻便可靠、噪声
器材布置原则
按战斗编成和战斗展开设计器材集成;
按人体工程学原理设计各种器材托架;
按使用逻辑关系和使用频率放置器材;
站在地面或踏板上2个动作內取用任何器材。
电器系统
驾驶室顶部配备1.4米长排豪华红红LED警灯。
整车后顶部安装50W LED消防探照灯1个,360度遥控转动。
车辆尾部安装可折叠式爬梯。
车辆两侧上方各配有2个红蓝爆闪灯及2个侧照明灯,下方安装安全标志灯和侧
回复反射器(组合式),配有前、后示廓灯,两侧各一只转向灯,器材箱、泵房内均装有
照明灯,并符合GB4785规定。
次警报器功率为100W;警报器、警灯、爆闪灯电路为独立式附加电路,控制
器件安装在驾驶室内。
淤 附加仪表、开关集中布置在控制面板上,利于操作。仪表板上装有:压力表、
液位计、
|
电源总开关及器材箱灯开关等。
|
十三、
|
总体技术要求
|
|
1、
|
所有操作开关、仪表
|
、器材架及车辆均有符合规范的铭牌标志
|
2、
|
整车性能符合GB7956的规定;
|
3、
|
液罐质量符合XF39的规定;
|
4、
|
整车外观美观大方,平整度符合XF39的规定;
|
5、
|
所有粘接平整牢固,
|
符合企标规定。
|
6、
|
所有焊接牢固、焊后打磨光整。
|
十四.
|
随车文件
|
|
1)
|
底盘使用说明书
|
7)底盘号码拓印件
|
2)
|
底盘维修手册
|
8)消防车使用说明书
|
3)
|
底盘质量保修卡
|
9)消防车消防器材清单
|
4)
|
底盘合格证
|
10)消防车合格证
|
5)
|
随车工具清单
|
11)消防车跟踪服务卡
|
6)
|
发动机号码拓印件
|
12)消防车交接清单
|
